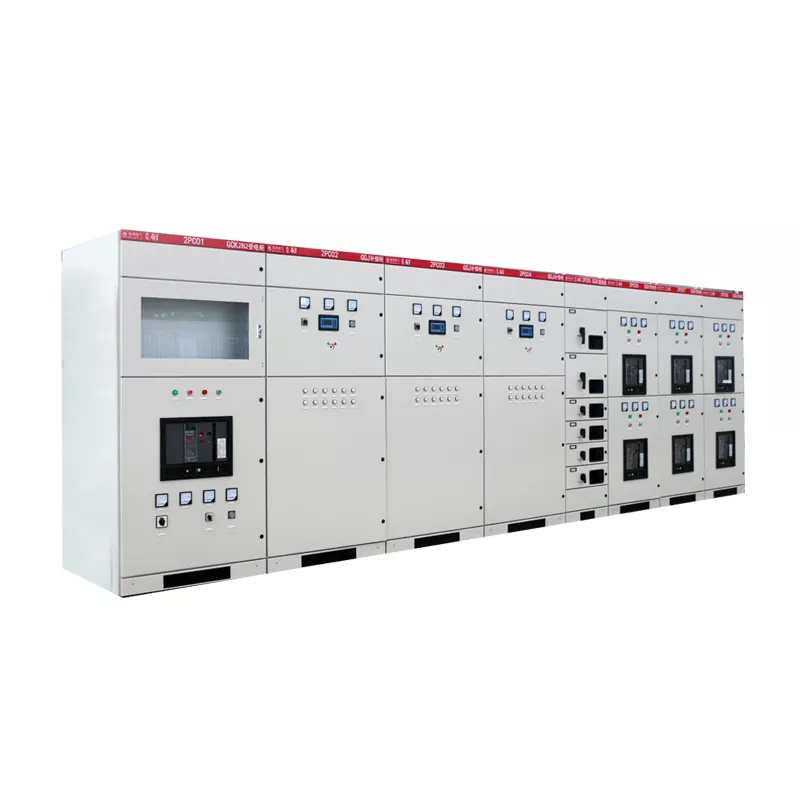

GGD形低圧固定開閉装置

DAYA GGD タイプ低電圧固定開閉装置の詳細

DAYA GGD 型低電圧固定開閉装置の特性

1. GGD AC LV 固定型スイッチギヤは、8MF 冷間圧延鋼棒を選択溶接で加工した汎用性の高いキャビネット設計を特徴とし、専用の棒鋼製造により精度と品質を保証します。そのモジュール式コンポーネントは 20 モジュールの取り付け穴システムに従っており、高い汎用性と互換性を促進します。

2. 動作中の熱放散を効率的に管理するために、複数の熱遮断スロットがキャビネットの上面と底面の両端に戦略的に配置されています。

3. 現代の工業美学からインスピレーションを得たキャビネットの輪郭とコンポーネントの寸法は、黄金比の原則を使用して細心の注意を払って設計されており、滑らかで洗練された外観を与えています。

4. キャビネットのドアは、フレームワークとのシームレスな統合を実現するピボット ヒンジ設計を採用しており、取り付けと分解が簡単に行えます。ドアの端は耐久性のあるゴムストリップで裏打ちされており、圧縮性フィラーロッドが閉鎖時の衝撃を緩和し、ドアの耐久性を高め、保護レベルを向上させます。

5. 電気的安全性を高めるため、電気部品を含むメーター ドア アセンブリは、フレキシブルなマルチストランド銅配線を介してフレームワークに接続されています。内部取り付けプレートは刻み付きネジで固定され、キャビネット全体に包括的な接地回路が完成します。

6. キャビネットの上部カバーは、メインバスバーの組み立てや現場での調整のために取り外し可能で、設置時に便利です。さらに、吊り上げと輸送を容易にするために、キャビネットの角に 4 つの吊り上げアイが配置されています。

7. キャビネットは外部侵入に対する保護等級が IP30 であり、IP20 から IP40 までの柔軟な範囲を提供するため、ユーザーは特定の環境ニーズに基づいて最適なレベルを選択できます。

DAYA GGD タイプ低電圧固定開閉装置 通常の動作環境の条件:

1. 周囲温度: -5 ～ +40、24 時間の平均温度が +35 を超えてはなりません。

2. 屋内に設置して使用してください。運用現場の標高は 2000M を超えてはなりません。

3. 相対湿度は最高温度 +40 で 50% を超えてはなりません。温度が低い場合は、相対湿度が高くても許容されます。元。 +20で90%。ただし、気温の変化を考慮すると、カジュアルに適度な結露が発生する可能性があります。

4. 設置勾配は 5 を超えてはなりません。

5. 激しい振動や衝撃のない場所、電気部品の腐食が不十分な場所に設置してください。 6. 特定の要件がある場合は、製造工場にご相談ください。
