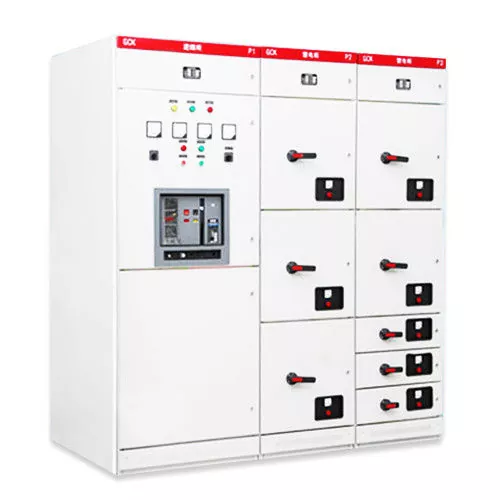

GCS 低電圧開閉装置

DAYA GCS 低電圧開閉装置の詳細

DAYA GCK 低電圧 GCS 低電圧開閉装置 動作条件

標高: ≤ 2000 m。

温度範囲: -5 °C ～ +40 °C、24 時間以内の平均温度が +35 °C を超えてはなりません。

相対湿度は +40 °C で 50% を超えてはならず、低温では相対湿度が高くても許容されます (+20 °C で 90%)。そして空気はきれいでなければなりません。

職場には火災、爆発、深刻な汚染、化学腐食、激しい振動があってはなりません。

勾配: ≤ 5°、垂直設置。

輸送および保管時の温度範囲: -25 °C ～ +55 °C、短時間 (24 時間以内) では +70 °C まで上昇する可能性があります。

DAYA GCS 低電圧開閉装置パラメータ (仕様)

低圧引出し開閉装置は、三相交流周波数50Hz、定格動作電圧400V（690V）、定格電流4000A以下の発電・電力供給システムに適しています。電力、配電、モーターの集中制御、コンデンサ補償に使用されます。発電所、石油、化学工業、冶金、繊維、高層ビルなどで広く使用されており、この製品はIEC60439-1、GB7251に準拠しています。 .1、JB/T9661 およびその他の規格。

キャビネットは新しい製造プロセスを採用し、各機能ユニットはモジュール設計を採用しています。ユニットの組み合わせは柔軟で便利で、市販の GCS と MNS のすべてのスキームと機能を実現し、置き換えることができます。

キャビネットサイズ(mm)

DAYA GCS 低圧開閉装置の処理特性

1.キャビネット部分: 作業者が接触する可能性のあるすべての直角部分はすべて R の角度で反転されており、人を傷つけたり傷つけたりするのを防ぎます。改良されたバスバーフレームはバスバーの取り付けがより便利で、より美しい外観を持ちます。トップカバーに取り付けられた通気グリッドには滴下防止機能があります。トップカバーはオープン構造で、ユーザーが現場で水平バスバーを配置するのに便利です。

2.引き出し部分：引き出しは二重折り位置決め溝リベットリベットプロセスを採用しており、すべての部品が一度に成形されるため、引き出しは100％交換可能です。同時に、二重折り曲げとリベット技術により、シートのバリやタッピンねじ先端の損傷という欠点が解決されます。

3.コネクタ：ドロワーの入力および出力ラインの初回プラグインは、機能ボードおよび金属チャネルと組み合わせて直接使用でき、二次コネクタは接続に便利で、配線は美しいです。

4.垂直チャンネル：半機能ボードまたは鉄製の長方形チャンネルを選択でき、簡単に交換できます。
