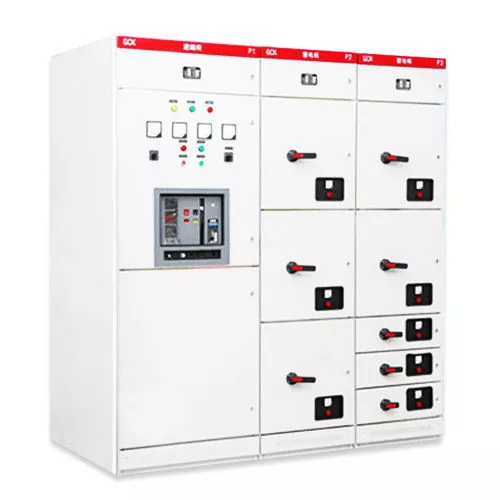

GCS LV 開閉装置

DAYA GCS LV スイッチギアの詳細

DAYA GCS LV 開閉装置の動作条件

標高: ≤ 2000 m。

温度範囲: -5 °C ～ +40 °C、24 時間以内の平均温度が +35 °C を超えてはなりません。

相対湿度は +40 °C で 50% を超えてはならず、低温では相対湿度が高くても許容されます (+20 °C で 90%)。そして空気はきれいでなければなりません。

職場には火災、爆発、深刻な汚染、化学腐食、激しい振動があってはなりません。

勾配: ≤ 5°、垂直設置。

輸送および保管時の温度範囲: -25 °C ～ +55 °C、短時間 (24 時間以内) では +70 °C まで上昇する可能性があります。

DAYA GCS LV 開閉装置パラメータ (仕様)

GCS LV スイッチギヤは、標準動作電圧 400V (または 690V)、定格電流 4000A を超えず、50Hz の三相 AC 周波数で動作する発電および供給システム向けにカスタマイズされています。送電、配電、モーターの集中制御、コンデンサー補償などの重要な目的を果たします。この装置は、発電所、石油産業、化学プラント、冶金工場、繊維工場、高層ビル、その他のさまざまな施設で広く使用されており、IEC60439-1、GB7251.1、JB/T9661などの国際規格に準拠しています。

キャビネットは革新的な製造プロセスを使用して作られており、各機能ユニットはモジュラー設計を特徴としています。このモジュール式アプローチにより、ユニットを組み合わせる際の柔軟性と容易さが保証され、市場の GCS および MNS システムの既存のスキームと機能をすべて再現し、超えることが可能になります。

キャビネットサイズ(mm)

DAYA GCS LV 開閉装置の処理特性

1. キャビネットの設計: オペレーターが遭遇する可能性のあるすべての鋭い直角エッジは、R 角度で洗練されており、人を傷つけたり怪我をしたりするリスクを排除します。強化されたバスバー フレームにより、バスバーの取り付けが簡単になると同時に、美観も向上します。カバー上部の通気グリッドには液だれ防止機構が備わっており、トップ カバーのオープン設計により、ユーザーは現場で水平バスバーを簡単に配置できます。

2. 引き出しの構造: 引き出しには二重折り位置決め溝リベットリベット留めプロセスが組み込まれており、すべての部品が 1 回の操作で精密に成形されます。これにより、ドロワーの 100% の互換性が保証されます。さらに、二重折り曲げとリベット技術により、シートのバリやセルフタッピングねじ先端の損傷などの問題が排除されます。

3. コネクタ: ドロワーの入力および出力ライン用の革新的なコネクタにより、追加の変更を必要とせず、機能ボードおよび金属チャネルとの直接統合が可能になります。二次コネクタは接続が容易で、視覚的に魅力的な配線セットアップを保証します。

4. 垂直チャネルの柔軟性: ユーザーは、半機能ボードまたは鉄製の長方形チャネルのいずれかを選択でき、どちらも簡単に交換できるように設計されています。
