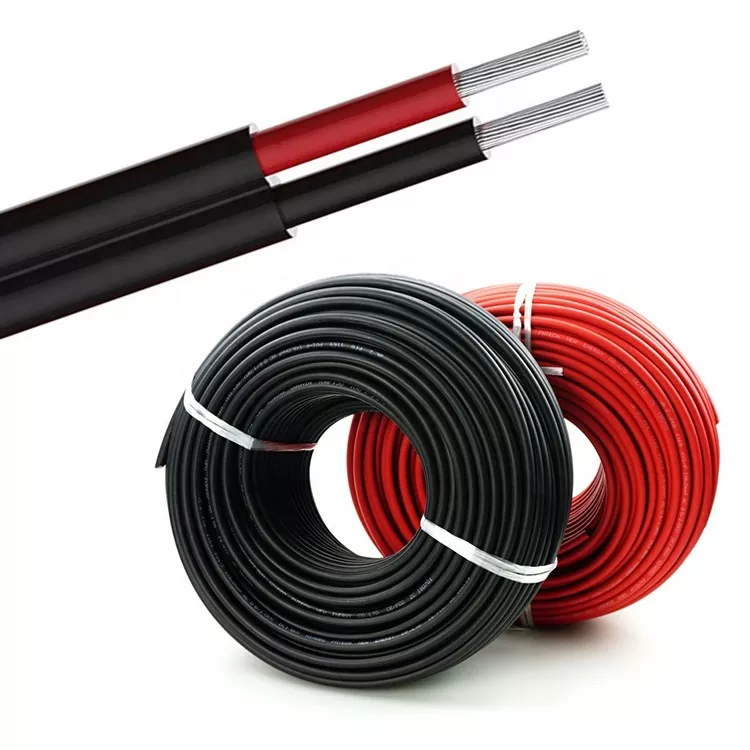

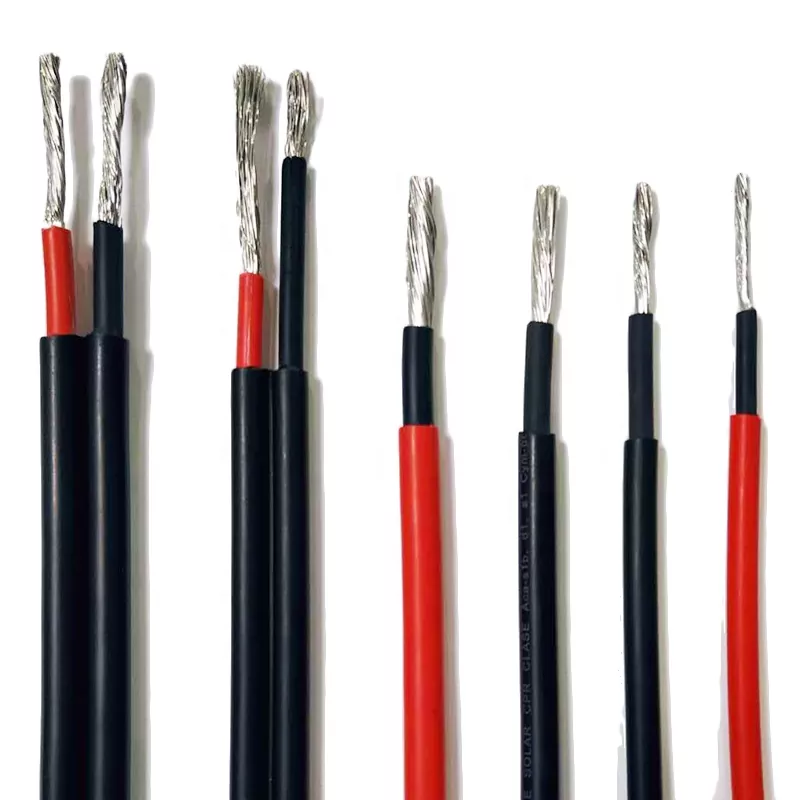

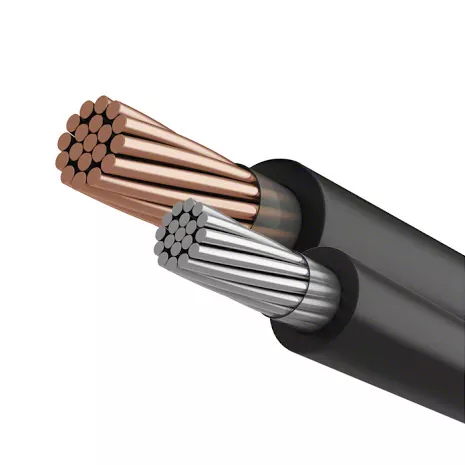

ソーラーDCケーブル

太陽光発電システムに最適な太陽電池アレイ構成を計画する

太陽電池アレイの構成を計画することは、太陽光発電システムからの正しい電圧/電流出力を確保するのに役立ちます。このセクションでは、これらの項目の意味と重要性について説明します。

最大DC入力電圧

安全上の理由から、NEC の規制、およびストリング インバーターの技術仕様に一致させるために、最大 DC 電圧を制限する必要があります。住宅用太陽光発電システムは、NEC の規制に従って 600 V に制限されていますが、これは中央のパワーコンディショナーによって異なる場合があります。

最小DC入力電圧

ストリングインバーターを起動するには、最小 DC 入力電圧が必要です。そのため、これは PV システムにとって重要な計画構成です。この数値は、選択したモデルとブランドによって大きく異なります。

最大DC入力電流

インバータの技術仕様により、太陽電池の電流電圧曲線 (IV 曲線) に基づいて決定される最大 DC 入力電流に制限が課されます。インバーターの最大入力電流を超えるとシステムの完全性が損なわれる可能性があるため、ソーラーパネルの配線時にはこの点に留意することが重要です。

MPPT トラッカーの数

MPPT トラッカーは、IV 曲線を考慮して、太陽光発電システムの出力を向上させるように設計されています。複数の MPPT トラッカーを備えた集中型インバータは、さまざまな仕様を持つソーラー パネル ストリングからの電力出力を効率的に最大化できます。これにより、より複雑な太陽電池アレイをインバータに配線することが可能になります。したがって、インバータに 2 つ以上の MPPT 入力がある場合、特に多様な向きやシェーディング効果が含まれるシナリオでは、それらを最適に利用することが重要です。

ソーラーパネルアレイの配線: ステップバイステップガイド

ここまでで、ソーラー パネルを配線する前に考慮すべき重要な概念と計画の側面について学びました。このセクションでは、ソーラーパネルの配線方法について段階的なガイドを提供します。

PV コネクタを PV 線に接続する

通常、ソーラー パネルには MC4 コネクタがあらかじめ取り付けられており、パネル間の相互接続が容易になります。システムのエンドポイントでは、さまざまな長さの MC4 延長ケーブルを利用して、太陽光発電システムとインバータの間のギャップを埋めることができます。

それにもかかわらず、PV コネクタの適切な取り付けを理解することが依然として重要です。必要な長さの MC4 延長ケーブルが利用できない場合など、特定のシナリオでは、手動で接続する必要がある場合があります。準備を整え、このタスクを単独で実行する方法を知っておくことが重要です。

太陽光発電コネクタを PV ワイヤに追加する手順は次のとおりです。

1. ワイヤから絶縁体を剥がして、内部導体を露出させます。

2. 被覆を剥がしたワイヤセグメント上に接続プレートを配置します。

3. 圧着工具を使用して、接続プレートをワイヤにしっかりと圧着します。

4. 下部アセンブリ部品から始めます。端子カバー、ストレイン リリーフ、および圧縮スリーブをワイヤとコネクタに取り付けます。

5. 次に、上部コンポーネントを取り付けます。安全フォイル、オスまたはメスの MC4 コネクタ ハウジング、および O リングをそれぞれの位置に配置します。

6. すべてのコンポーネントを手で締めて、最初に固定されていることを確認します。

7. 確実な最終組み立てを行うには、ソーラー コネクタ組み立てツールを使用して、MC4 コネクタに推奨トルクを加えます。

DAYA ソーラー DC ケーブルの詳細

DAYA ソーラー DC ケーブルの動作条件

PVのメリット

PV モジュールは極端な温度でも機能し、さまざまな環境条件に耐えます。 NEC によると、さまざまな PV アレイ アプリケーションは USE-2 または PV ワイヤーに限定されています。これらのケーブルは、それぞれの環境に必要な耐日光性と温度定格を遵守する必要があります。

PV ワイヤは太陽光発電用途向けに特別に設計されていますが、USE-2 ケーブルは通常、地下引き込み口での使用を目的としています。どちらのタイプのケーブルも一般に XLPE 絶縁を備えており、耐日光性があり、直接埋設に適しています。

ただし、PV ワイヤは、絶縁体の厚さ、定格電圧、動作温度の点で USE-2 ワイヤとは異なります。 PV ワイヤは、過酷な環境から保護するために厚い絶縁層を誇っています。 USE-2 ケーブルの定格は最大 600 V ですが、PV ワイヤには 3 つの定格電圧があります: 600 V、1 kV、2 kV。 USE-2 ケーブルの最大動作温度は 90°C ですが、PV ワイヤはさらに高い温度にも対応できます。

特に、PV ワイヤは、600 V を超えることができ、追加のシールドを必要とせずに NEC に従って直接埋め込むことができる限定された単導体ワイヤ タイプの 1 つです。

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

*お客様のご要望に応じて、カスタマイズされたOEM梱包も提供できます。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積もりはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA ソーラー DC ケーブルパラメータ (仕様)

DAYA ソーラー DC ケーブル サービス

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

アフターセールス

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、弊社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4. お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。

DAYA ソーラー DC ケーブルに関するよくある質問

1.Q: あなたはメーカーですか、それとも貿易業者ですか?

A：私たちは全員、会社の主な業務として、低圧開閉装置、配電盤、防爆盤の設計、生産、システムプログラミングを行っています。

2.Q: OEM/ODM をサポートするかどうか。私たちのサイズに合わせて機器を設計できますか?

A: もちろん、お客様の要件に応じてあらゆる製品をカスタマイズでき、設計ソリューションとソリューションを提供できます。

3.Q: なぜ他の人ではなくあなたから購入する必要があるのですか?

A: まず第一に、当社はすべてのお客様に IT コンサルタントとサービス チームからなる非常に専門的なサポートを提供できます。第二に、当社の主要エンジニアは配電機器開発で 20 年以上の経験があります。

4.Q: 納期についてはどうですか?

A：通常、納期は約7〜15日です。ただし、それは顧客の要件と

製品の量。

5.Q: 出荷についてはどうですか?

A：DHL、FedEx、UPSなどで発送を手配できます。もちろん、お客様は独自の運送業者を使用することもできます。

6.Q: 支払い条件についてはどうですか?

A: T/T、Paypal、Apple Pay、Google Pay、Western Union などをサポートしています。もちろん、これについては議論することができます。
