太陽光発電ケーブル

太陽光発電システムに最適な太陽電池アレイ構成を計画する

太陽電池アレイの構成を計画すると、太陽光発電システムに適切な電圧/電流出力を確保するのに役立ちます。このセクションでは、これらの項目とその重要性について説明します。

最大DC入力電圧

最大 DC 電圧は、安全上の理由、NEC の規制、およびストリング インバータの技術仕様に一致するために制限する必要があります。 NEC の規制では、住宅用 PV システムの制限は 600 V ですが、これは集中型インバータによって異なる場合があります。

最小DC入力電圧

ストリングインバータを起動するには最小 DC 入力電圧が必要であるため、これが PV システムの計画構成として重要です。この数値は、選択したモデルやブランドによって大きく異なります。

最大DC入力電流

最大 DC 入力電流は、インバータの技術仕様によって制限されます。この値は、太陽電池の電流-電圧曲線 (IV-Curve) に基づいて設計されています。システムの DC 出力がインバーターの最大入力電流を超えないようにするため、これはソーラー パネルを配線する際に考慮すべき重要な要素です。

MPPT トラッカーの数

MPPT トラッカーは、IV 曲線を考慮して PV システムの出力を最適化します。複数の MPPT トラッカーを備えた集中型インバーターは、互いに仕様が異なるソーラー パネル ストリングの出力を最適化し、より複雑なソーラー アレイをインバーターに配線できるようにします。インバータに 2 つ以上の MPPT 入力がある場合、特に複数の向きやシェーディングの影響があるシナリオでは、それらを適切に活用してください。

ソーラーパネルアレイの配線: ステップバイステップガイド

ここまでで、ソーラー パネルを配線する前に考慮すべき重要な概念と計画の側面について学びました。このセクションでは、ソーラーパネルの配線方法について段階的なガイドを提供します。

PV コネクタを PV 線に接続する

ほとんどのソーラー パネルには、あらかじめ取り付けられた MC4 コネクタが付属しており、ソーラー パネル間でソーラー パネルを連結することができます。システムの終点では、通常、複数のサイズの MC4 延長ケーブルを使用して PV システムとインバータを相互接続できる場合があります。

ただし、場合やセクションによっては、システムが自分で接続を行う必要がある場合があるため、PV コネクタの適切な取り付け方法を学ぶことが依然として重要です。 これは、適切な長さの MC4 延長ケーブルが見つからない場合に発生する可能性があります。

太陽光発電コネクタを PV ワイヤに追加する手順は次のとおりです。

ワイヤーの皮をむきます。

その上に接続プレートを置き、圧着工具を使用します。

コネクタの下部コンポーネント (端子カバー、ストレイン リリーフ、圧縮スリーブ) を挿入します。

上部コンポーネント (安全フォイル、オス/メス MC4 コネクタ ハウジング、O リング) を挿入します。

すべてのコンポーネントを一緒に取り付け、手で少し締めます。

ソーラーコネクタ組立工具を使用して、MC4コネクタに最終トルクを与えます。

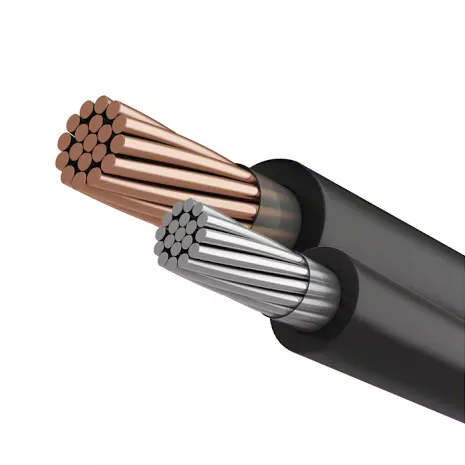

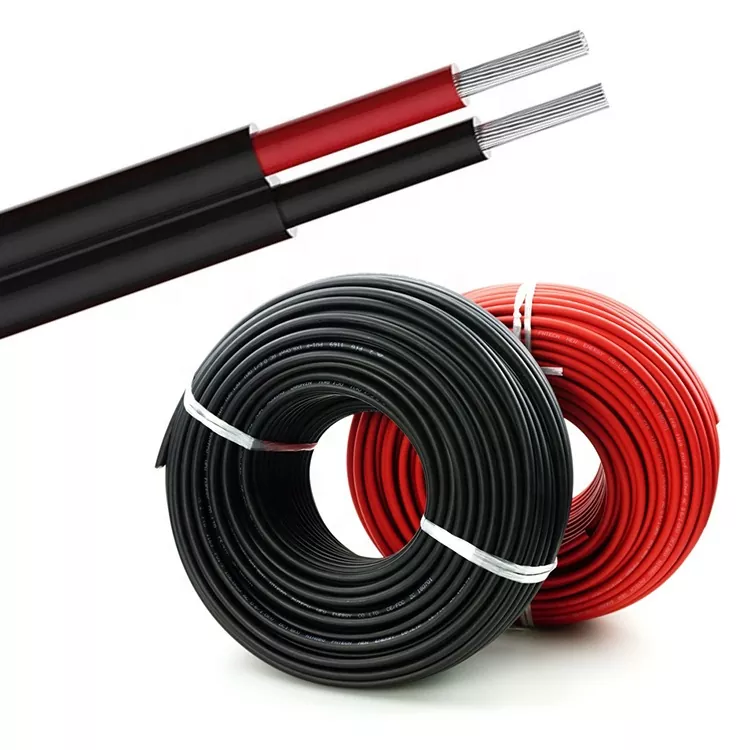

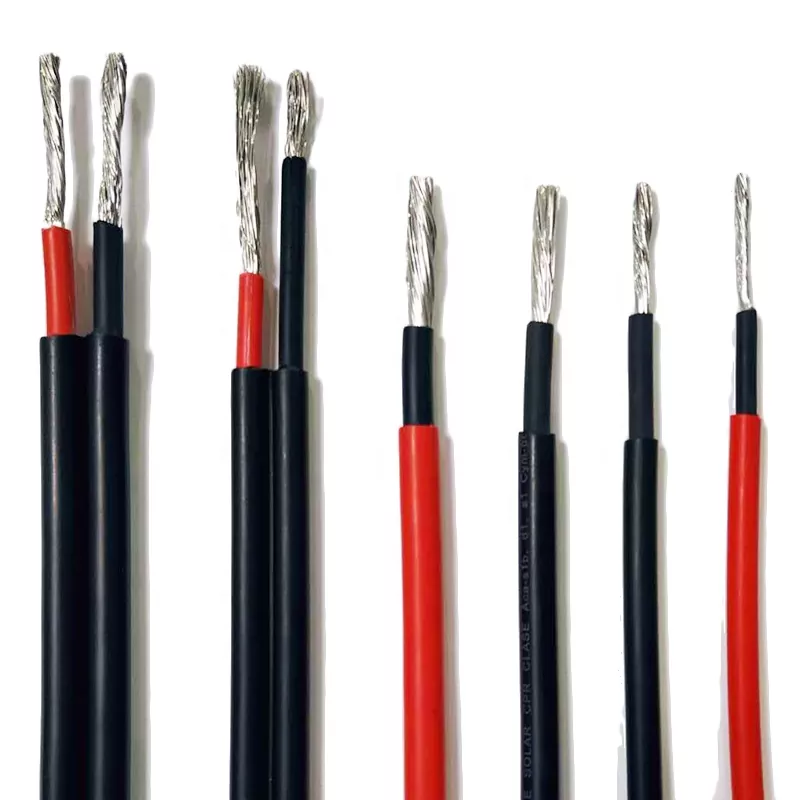

DAYA 太陽光発電ケーブルの詳細

DAYA PV ソーラーケーブルの動作条件

PVのメリット

PV モジュールは高温で動作し、さまざまな環境条件にさらされます。 NEC は、さまざまな PV アレイ アプリケーションを USE-2 または PV ワイヤーに制限しています。これらのケーブルは、環境に必要な耐日光性と温度定格を満たす必要があります。

PV ワイヤは太陽光発電用途で使用するために製造されていますが、USE-2 ケーブル タイプは通常、地下引込口用途向けに製造されています。どちらのタイプのケーブルにも通常 XLPE 絶縁が含まれており、耐日光性および/または直接埋設用に定格されています。

PV ワイヤは、絶縁体の厚さ、定格電圧、動作温度の点で USE-2 ワイヤとは異なります。 PV ワイヤには、さまざまな過酷な環境からの保護に適した厚い絶縁体が含まれています。 USE-2 の定格は最大 600 V ですが、PV ワイヤの定格電圧は 600 V、1 kV、2 kV の 3 つがあります。 USE-2 ケーブル タイプの最大ケーブル動作温度は 90 °C ですが、PV ワイヤはさらに高い温度まで定格できます。

PV ワイヤは、定格 600 V を超え、シールドを必要とせずに NEC に従って直接埋め込むことができる数少ない単導体ワイヤ タイプの 1 つです。

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

*お客様のご要望に応じて、カスタマイズされたOEM梱包も提供できます。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積もりはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA PV ソーラーケーブルパラメータ（仕様）

DAYA 太陽光発電ケーブルサービス

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

アフターセールス

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、当社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4.お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。

Daya PV ソーラー ケーブルに関するよくある質問

1.Q: あなたはメーカーですか、それとも貿易業者ですか?

A:私たちは全員、会社の主な業務として、低圧開閉装置、配電盤、防爆盤の設計、生産、システムプログラミングを行っています。

2.Q: OEM/ODM をサポートするかどうか。私たちのサイズに合わせて機器を設計できますか?

A: もちろん、お客様の要件に応じてあらゆる製品をカスタマイズでき、設計ソリューションとソリューションを提供できます。

3.Q: なぜ他の人ではなくあなたから購入する必要があるのですか?

A: まず第一に、当社はすべてのお客様に IT コンサルタントとサービス チームからなる非常に専門的なサポートを提供できます。第二に、当社の主要エンジニアは配電機器開発で 20 年以上の経験があります。

4.Q: 納期についてはどうですか?

A：通常、納期は約7〜15日です。ただし、それは顧客の要件と

製品の量。

5.Q: 出荷についてはどうですか?

A：DHL、FedEx、UPSなどで発送を手配できます。もちろん、お客様は独自の運送業者を使用することもできます。

6.Q: 支払い条件についてはどうですか?

A:Supported T/T、Paypal、Apple Pay、Google Pay、Western Union,etc. Of course we can discuss on this.
