家 > 製品 > 裸導体ケーブル > CCS裸導体ケーブル
製品
新製品
CCS裸導体ケーブル
  • CCS裸導体ケーブル - 0 CCS裸導体ケーブル - 0
  • CCS裸導体ケーブル - 1 CCS裸導体ケーブル - 1

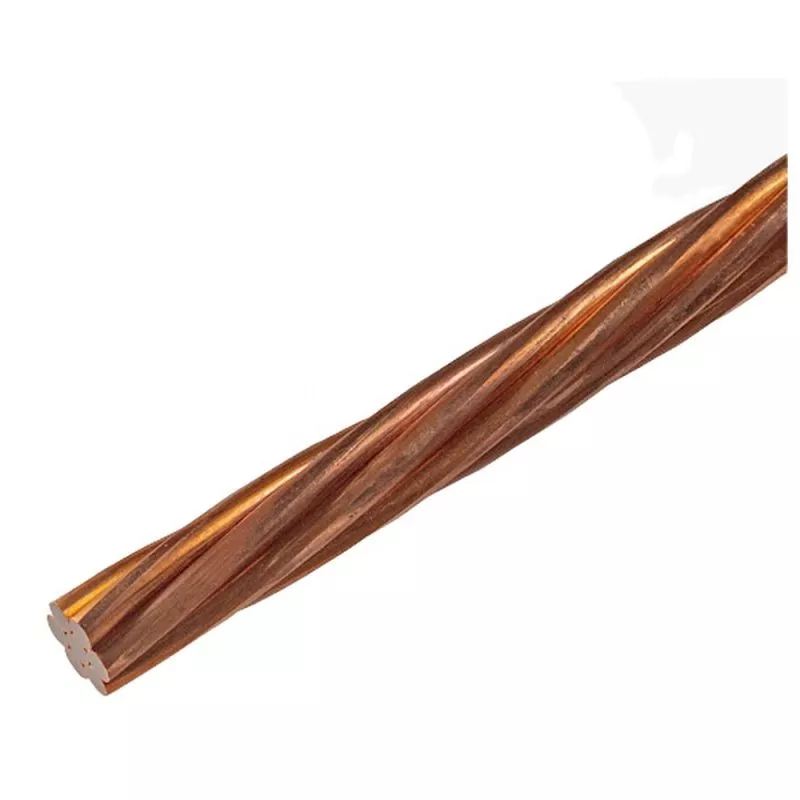

CCS裸導体ケーブル

DAYA Electrical は、中国の大規模な CCS 裸導体ケーブルのメーカーおよびサプライヤーです。当社は長年にわたり高電圧機器に特化してきました。当社の製品は価格面で優れており、南米、中東、アフリカ、東南アジアのほとんどの市場をカバーしています。私たちは、中国での長期的なパートナーになることを楽しみにしています。裸の架空送電線として、また一次および二次配電線およびメッセンジャーのサポートとして使用されます。 ACSR はライン設計に最適な強度を提供します。可変スチールコア撚りにより、電流容量を犠牲にすることなく必要な強度を実現できます

お問い合わせを送信

PDFダウンロード

製品説明

CCS導体アプリケーション

ACSR ワイヤ (アルミニウム導体鋼強化ケーブル) は、主に配電サービスだけでなく、建設などのさまざまな産業環境で、一次および二次の両方の裸架空送電に使用される電気ケーブルです。 ACSR ケーブルは、鋼芯ストランドを使用しているため、線路設計に特に適しています。これにより、電流容量を犠牲にすることなくケーブルの強度が向上しますが、ACSR ワイヤの価格に影響を与えます。 ACSR ワイヤのアルミニウム合金導体は過熱を防止し、電線の柔軟性を高めます。 。

CCS 導体規格

B-230 電気用アルミ線 1350-H19

B-231 アルミニウム導体、同心撚り線

B-232 アルミニウム導体、同心撚り線、被覆鋼鉄強化 (ACSR)

B-341 アルミ導体用アルミ被覆鋼芯線、鋼強化（ACSR/AZ）

B-498 アルミニウム導体用亜鉛被覆鋼芯線、鋼強化（ACSR）

B-500 メタリックコート

CCS導体アプリケーション

CCS 導体は、優れた特性を備えているため、さまざまな電圧レベルの送電線に広く使用されています。

シンプルな構造、絶縁やメンテナンスの容易さ、低コストで大きな伝送容量が特徴です。そして彼らは

川の谷や特別な地形が存在する場所を横切る敷設にも適しています。

簡単な説明:

銅被覆より線は、複数の銅被覆単線からなりケーブル状に形成されている。多本撚りの特性により、導電性と引張強度が比較的良好であり、製造プロセスで複数回の熱処理により伸び率を高めるようにカスタマイズすることができ、これにより、鋼の強度と靱性が向上します。純銅のより線。また、表皮効果の原理により、銅素材の良好な導電性と耐食性が維持されます。したがって、雷保護と接地の多くの分野、特に発電所、変電所、高速鉄道、地下鉄、電化鉄道、大規模化学プラント、機械プラント、通信基地局、交通機関、コンピュータ室、高速道路と軍事基地。

特徴:

1.高導電率（最大70％以上）

当社が製造する銅被覆より線の導電率は通常30%～70%ですが、顧客の要求に応じて70%以上のカスタマイズも可能です。

2.高い引張強度

多条銅張鋼より線は引張強度が高く、特殊な用途に適した特殊処理により導電性と引張強度を高めた銅張鋼より線となります。

3.長寿命

単撚り銅張丸鋼（銅溶接鋼）、多撚り銅張撚り線の銅メッキは厚く、優れた製造プロセスにより銅層がしっかりと結合し、180〜360度曲げても亀裂が発生せず、寿命が長くなります。 30年以上になる可能性があります。

4.低コスト

高導電性と耐腐食性の特性により、接地プロジェクトで使用される接地線の数が大幅に減少し、コストが大幅に節約され、優れた経済的メリットが得られます。

5.便利な建設と輸送

100 メートルのパッケージまたは 100 メートルのケーブルをより簡単に輸送できるため、銅被覆銅溶接ストランドの単一の長さは最大 100 メートルになります。施工時のアースグリッド間の溶接には、弊社製発熱溶接シリーズの使用を推奨します。発熱溶接にはさまざまな形状の金型があり、さまざまな永久接合をランダムに溶接できます。建設作業はシンプルで習得が簡単で、接地グリッドのさまざまな導体が溶接されて真のメンテナンスフリーのデバイスになります。

DAYA CCS 裸導体ケーブルの詳細

DAYA CCS 裸導体ケーブルの動作条件

仕様:

サイズ (AWG または KCM): 636.0

座礁 (AL/STL): 26/7

直径インチ: アルミニウム: 0.1564

直径インチ: スチール: 0.1216

直径インチ: スチールコア: 0.3648

直径インチ: ケーブル外径: 0.990

重量ポンド/1000FT: アルミニウム: 499。

重量ポンド/1000FT: スチール: 276.2

重量ポンド/1000FT: 合計: 874.1

含有率: アルミニウム: 68.53

含有率: スチール: 31.47

レート破断強度 (ポンド): 25,200

OHMS/1000フィート: 20℃でのDC: 0.0267

OHMS/1000フィート: AC、75°C: 0.033

電流容量: 789 アンペア

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

*お客様のご要望に応じて、カスタマイズされたOEM梱包も提供できます。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積りはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA CCS 裸導体ケーブルパラメータ (仕様)

導体サイズ



ストランド

ストランド直径

全径

エリア

故障電流

重量/長さ

ワイヤー

抵抗

最小休憩

ロード

AWG

の。

んん

の。

んん

CMIL

(MM^2)

アンプサット

0.5秒

LBS/KFT

キロ/キロ

Ω/KFT

Ω/KM

LBF

KGF

19#4

19

0.2043

5.19

1.022

25.95

793,000

401.8

107.28

2251.7

3350.9

0.0338

0.1110

21755

9868

19#5

19

0.1819

4.62

0.910

23.10

628,700

318.6

85.05

1785.0

2656.3

0.0427

0.1400

17246

7823

19#6

19

0.1620

4.11

0.810

20.57

498,600

252.6

67.46

1415.8

2106.9

0.0538

0.1765

13679

6205

19#7

19

0.1443

3.67

0.722

18.33

395,600

200.5

53.52

1123.3

1671.7

0.0678

0.2224

10853

4923

19#8

19

0.1285

3.26

0.643

16.32

313,700

159.0

42.44

890.8

1325.6

0.0855

0.2805

8606

3904

19#9

19

0.1144

2.91

0.572

14.53

248,700

126.0

33.64

706.0

1050.7

0.1079

0.3539

6821

3094

4/0

19

0.1055

2.68

0.528

13.40

211,500

107.2

28.61

600.4

893.6

0.1268

0.4161

5801

2631

19#10

19

0.1019

2.59

0.510

12.94

197,300

100.0

26.69

560.2

833.6

0.1359

0.4460

5412

2455

7#4

7

0.2043

5.19

0.613

15.57

292,200

148.1

39.53

826.3

1229.7

0.0914

0.3000

8015

3635

7#5

7

0.1819

4.62

0.546

13.86

231,600

117.4

31.33

655.0

974.8

0.1153

0.3784

6354

2882

7#6

7

0.1620

4.11

0.486

12.34

183,700

93.1

24.85

519.6

773.2

0.1454

0.4771

5040

2286

7#7

7

0.1443

3.67

0.433

11.00

145,800

73.9

19.72

412.2

613.5

0.1833

0.6013

3998

1814

2/0

7

0.1379

3.50

0.414

10.51

133,100

67.4

18.01

376.5

560.2

0.2007

0.6584

3652

1656

7#8

7

0.1285

3.26

0.386

9.79

115,600

58.6

15.64

326.9

486.5

0.2311

0.7583

3171

1438

1/0

7

0.1228

3.12

0.368

9.35

105,600

53.5

14.28

298.5

444.3

0.2531

0.8303

2896

1313

7#9

7

0.1144

2.91

0.343

8.72

91,610

46.4

12.39

259.1

385.6

0.2916

0.9567

2513

1140

7#10

7

0.1019

2.59

0.306

7.76

72,690

36.8

9.83

205.6

305.9

0.3675

1.2058

1994

904

3#4

3

0.2043

5.19

0.440

11.18

125,200

63.4

16.94

353.4

526.0

0.2129

0.6986

3626

1645

3#5

3

0.1819

4.62

0.392

9.96

99,260

50.3

13.43

280.2

416.9

0.2686

0.8812

2874

1304

3#6

3

0.1620

4.11

0.349

8.86

78,730

39.9

10.65

222.2

330.7

0.3386

1.1110

2280

1034

3#7

3

0.1443

3.67

0.311

7.90

62,470

31.7

8.45

176.3

262.4

0.4268

1.4003

1809

820

3#8

3

0.1285

3.26

0.277

7.04

49,540

25.1

6.70

139.8

208.1

0.5382

1.7658

1434

651

3#9

3

0.1144

2.91

0.247

6.27

39,260

19.9

5.31

110.8

164.9

0.6791

2.2279

1137

516

3#10

3

0.1019

2.59

0.220

5.59

31,150

15.8

4.21

87.9

130.8

0.8559

2.8080

902

409

#2AWG

7

0.0860

2.18

0.258

6.55

51,770

26.2

7.00

146.4

217.9

0.5160

1.6929

1435

651

#4AWG

7

0.0680

1.73

0.204

5.18

32,370

16.4

4.38

91.5

136.2

0.8253

2.7078

897

407

#2AWG

1

0.2576

6.54

0.258

6.54

66,370

33.6

8.98

185.8

276.6

0.3985

1.3075

2023

918

#4AWG

1

0.2043

5.19

0.204

5.19

41,740

21.2

5.65

116.9

173.9

0.6337

2.0791

1272

577

#6AWG

1

0.1620

4.12

0.162

4.12

26,250

13.3

3.55

73.5

109.4

1.0076

3.3058

800

363

#8AWG

1

0.1285

3.26

0.129

3.26

16,510

8.4

2.23

46.2

68.8

1.6018

5.2554

503

228

#9AWG

1

0.1144

2.91

0.114

2.91

13,090

6.6

1.77

36.6

54.5

2.0210

6.6307

399

181

#10AWG

1

0.1019

2.59

0.102

2.59

10,380

5.3

1.40

29.1

43.3

2.5473

8.3572

316

144

DAYA CCS 裸導体ケーブル サービス

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

販売後

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、弊社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4. お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。

DAYA CCS 裸導体ケーブルに関するよくある質問

1.Q: あなたはメーカーですか、それとも貿易業者ですか?

A:私たちは全員、会社の主な業務として、低圧開閉装置、配電盤、防爆盤の設計、生産、システムプログラミングを行っています。


2.Q: OEM/ODM をサポートするかどうか。私たちのサイズに合わせて機器を設計できますか?

A: もちろん、お客様の要件に応じてあらゆる製品をカスタマイズでき、設計ソリューションとソリューションを提供できます。


3.Q: なぜ他の人ではなくあなたから購入する必要があるのですか?

A: まず第一に、当社はすべてのお客様に IT コンサルタントとサービス チームからなる非常に専門的なサポートを提供できます。第二に、当社の主要エンジニアは配電機器開発で 20 年以上の経験があります。


4.Q: 納期についてはどうですか?

A：通常、納期は約7〜15日です。ただし、それは顧客の要件と

製品の量。


5.Q: 出荷についてはどうですか?

A：DHL、FedEx、UPSなどで発送を手配できます。もちろん、お客様は独自の運送業者を使用することもできます。


6.Q: 支払い条件についてはどうですか?

A: T/T、Paypal、Apple Pay、Google Pay、Western Union などをサポートしています。もちろん、これについては議論することができます。
