ACAR裸導体ケーブル

DAYA Electrical は、中国の大規模な ACAR 裸導体ケーブルのメーカーおよびサプライヤーです。当社は長年にわたり高電圧機器に特化してきました。当社の製品は価格面で優れており、南米、中東、アフリカ、東南アジアのほとんどの市場をカバーしています。中国における貴社の長期的なパートナーとなることを楽しみにしています。裸架空送電ケーブルおよび一次および二次配電ケーブルとして使用されます。優れた強度対重量比により、ACAR は、電流容量と強度の両方がライン設計で主な考慮事項となる場合に適用できます。同じ重量の場合、ACAR は ACSR よりも高い強度と電流容量を提供します。スペックシート。

ACAR は、アルミニウム 1350-H19 およびアルミニウム合金 6201 のより線で構成される同心撚りより線導体です。通常、6201 合金ストランドがコアを構成し、その周囲にアルミニウム 1350 がストランドされていますが、構造によっては 6201 合金が 1350 アルミニウムの層に分散される場合もあります。 ACAR のアルミニウム合金 6201 ワイヤは、はるかに高い電流容量を提供しながら導体を機械的に強化することにより、ACSR の亜鉛メッキ鋼コアとよく似たプリフォームを形成します。同じ重量の場合、ACAR 導体は ACSR 導体よりも高い強度と電流容量を提供します。

工事：

ACSR 導体は、アルミニウムと亜鉛メッキ鋼の複数のワイヤを同心円状に撚り合わせて形成されます。コアを形成するワイヤは亜鉛メッキ鋼製で、外層はアルミニウム製です。亜鉛メッキ鋼芯は通常、1、7、または 19 本のワイヤで構成されます。スチールワイヤーとアルミニウムワイヤーの直径は同じでも、異なっていても構いません。コアにグリースを塗布するか、ケーブル全体にグリースを注入することにより、追加の腐食保護が可能になります。アルミニウムとスチールの相対比率を変えることにより、特定の用途に必要な特性を達成できます。

標準：

当社は、IEC61089、BS215、ASTM B232、DIN48204、

JIS C3110、お客様の特殊仕様にも対応可能です。

ACSR導体規格

* ASTM B-232 * BS EN-50182

* CSAC 61089 * AS/NZS 3607

* DIN 48204 * IEC 61089

* GB/T 1179 * ASTM B711

ACSR導体アプリケーション

ACSR導体は、優れた特性を備えているため、さまざまな電圧レベルの送電線で広く使用されています。

シンプルな構造、絶縁やメンテナンスの容易さ、低コストで大きな伝送容量が特徴です。そして彼らは

川の谷や特別な地形が存在する場所を横切る敷設にも適しています。

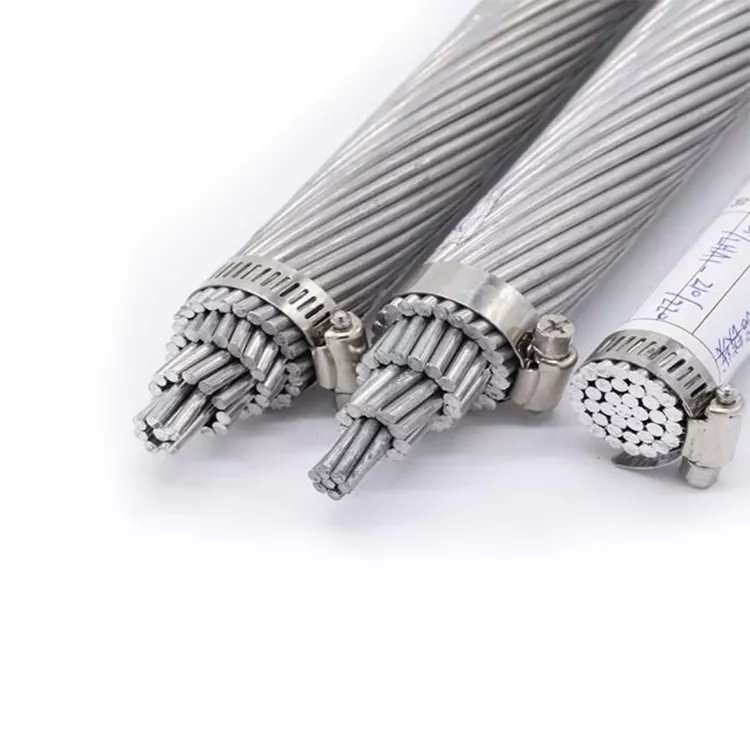

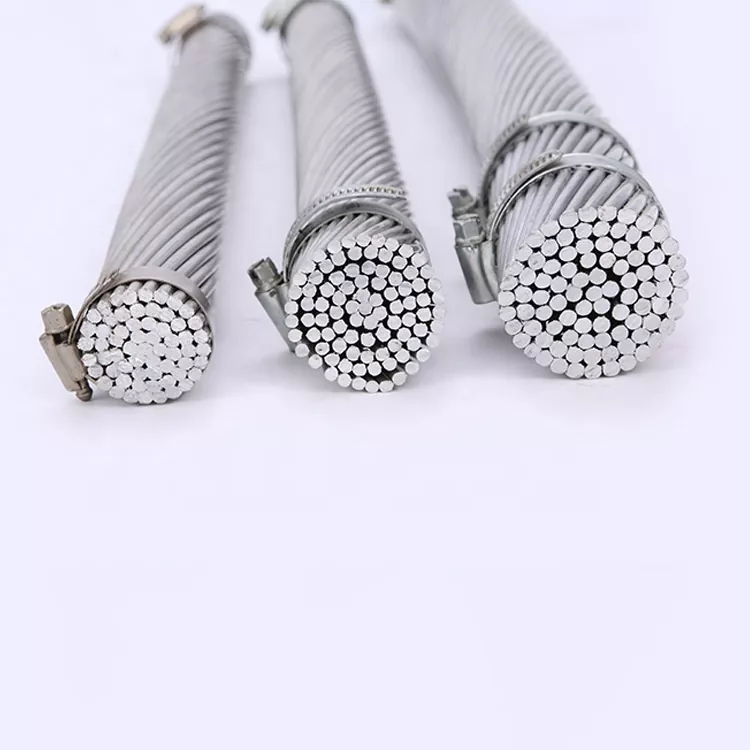

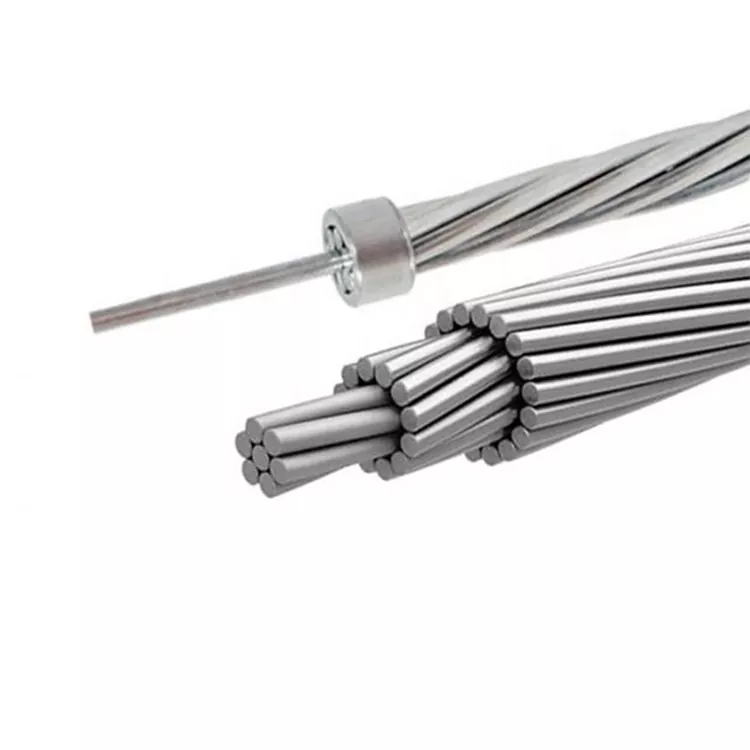

DAYA ACAR 裸導体ケーブルの詳細

DAYA ACAR 裸導体ケーブルの動作条件

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

※お客様のご要望に応じてカスタマイズされたOEM梱包も承ります。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積りはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

ノート：

抵抗は、ASTM 標準の撚り増分と、EC (1350) の場合は 61.2% IACS、鋼の場合は 8% IACS の金属導電率を使用して計算されます。 AC (60Hz) 抵抗には、1 層および 3 層構造の電流依存ヒステリシス損失係数が含まれます。電流定格は、75 ℃の導体温度、25 ℃の周囲温度、2 フィート/秒の風、96/ワット/平方フィートの太陽光、0.5 の放射率と吸収係数に基づいています。

DAYA ACAR 裸導体ケーブルパラメータ (仕様)

導体サイズ

線径

導体径

線密度

定格強度

直流抵抗

許容できる

電流容量

ククミル

mm2

んん

1350kg/km

6201kg/km

合計kg/km

1KN1

オーム/km

アンペア

座礁 72/19

3000	1520	4.613	50.74	3343	878	4221	270.00	0.01966	1958
2750	1393	4.415	48.57	3063	808	3871	247.00	0.02147	1866
2500	1267	4.209	46.30	2784	731	3515	225.00	0.02362	1769
2493	1263	4.204	46.24	2785	731	3515	224.00	0.02367	1767
2250	1140	3.993	43.92	2506	658	3164	202.00	0.02624	1666
2000	1013	3.764	41.40	2206	579	2785	182.00	0.02924	1562

座礁 63/28

3000	1520	4.613	50.74	2926	1290	4216	287.00	0.01995	1948
2750	1393	4.415	48.57	2680	1180	3860	263.00	0.02178	18S6
2500	1267	4.209	46.30	2436	1080	3516	239.00	0.02397	17S9
2250	1140	3.993	43.92	2193	970	3163	215.00	0.02663	1657
2000	1013	3.764	41.40	1930	853	2783	193.00	0.02968	1553

座礁 54/37

3000	1520	4.613	50.74	2508	1710	4218	308.00	0.02025	1938
2750	1393	4.415	48.57	2297	1570	3867	282.00	0.02211	1846
2500	1267	4.209	46.30	2088	1420	3508	257.00	0.02432	1750
2493	1263	4.204	46.24	2089	1423	3512	256.00	0.02438	1748
2250	1140	3.993	43.92	1879	1280	3159	231.00	0.02703	1647
2000	1013	3.764	41.40	1654	1130	2784	207.00	0.03012	1544

座礁 54/7

2000	1013	4.600	41.40	2470	318	2788	169.00	0.02882	1571
1900	963	4.483	40.35	2346	303	2649	160.00	0.03034	1524
1800	912	4.364	39.28	2223	287	2510	152.00	0.03202	1476
1750	887	4.303	38.73	2161	288	2439	148.00	0.03293	1452
1700	861	4.239	38.15	2098	271	2369	143.00	0.03393	1426
1600	811	4.115	37.04	1976	255	2231	135.00	0.03601	1376
1500	760	3.983	35.85	1852	239	2090	127.00	0.03843	1323
1400	709	3.848	34.63	1729	223	1952	118.00	0.04118	1268
1361.5	690	3.795	34.16	1685	217	1902	117.00	0.04234	1247
1300	659	3.708	33.37	1605	207	1812	112.00	0.04435	1212
1227	647	3.675	33.08	1580	204	1784	110.00	0.04515	1199
1250	633	3.635	32.72	1542	199	1741	107.00	0.04615	1182
1200	608	3.564	32.08	1482	191	1673	104.00	0.04800	1154
1100	557	3.411	30.70	1358	176	1534	95.90	0.05241	1093
1000	507	3.251	29.26	1234	159	1393	87.90	0.05769	1029

ノート：

電流容量の計算値: 周囲温度 25*C、導体温度 75*C、風速 0.61 m/s、日射量 900 W/m2、日射量 0.6

吸収係数、放射率0.5。

DAYA ACAR 裸導体ケーブルサービス

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

販売後

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、弊社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4. お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。

DAYA ACAR 裸導体ケーブルに関するよくある質問

1.Q: あなたはメーカーですか、それとも貿易業者ですか?

A:私たちは全員、会社の主な業務として、低圧開閉装置、配電盤、防爆盤の設計、生産、システムプログラミングを行っています。

2.Q: OEM/ODM をサポートするかどうか。私たちのサイズに合わせて機器を設計できますか?

A: もちろん、お客様の要件に応じてあらゆる製品をカスタマイズでき、設計ソリューションとソリューションを提供できます。

3.Q: なぜ他の人ではなくあなたから購入する必要があるのですか?

A: まず第一に、当社はすべてのお客様に IT コンサルタントとサービスチームからなる非常に専門的なサポートを提供できます。第二に、当社の主要エンジニアは配電機器開発で 20 年以上の経験があります。

4.Q: 納期についてはどうですか?

A：通常、納期は約7〜15日です。ただし、それは顧客の要件と

製品の量。

5.Q: 出荷についてはどうですか?

A：DHL、FedEx、UPSなどで発送を手配できます。もちろん、お客様は独自の運送業者を使用することもできます。

6.Q: 支払い条件についてはどうですか?

A: T/T、Paypal、Apple Pay、Google Pay、Western Union などをサポートしています。もちろん、これについては議論することができます。
