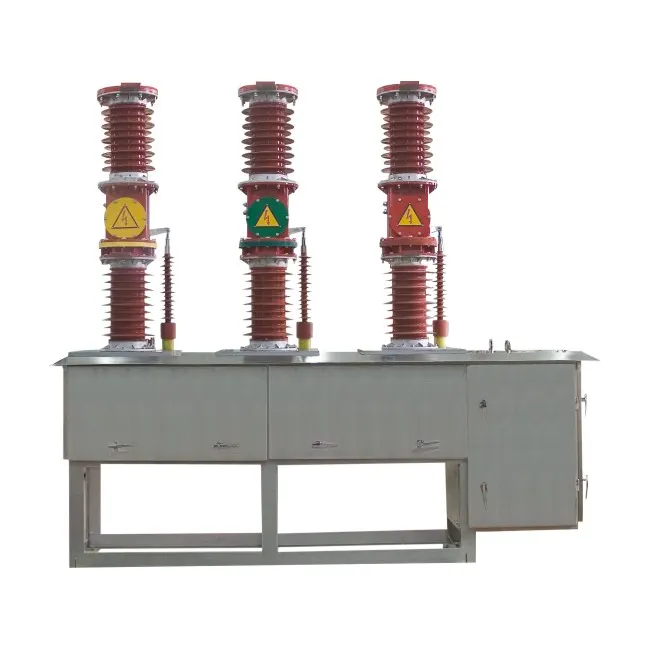

オートリクローザー 24kv

DAYA オート リクローザー 24kv 詳細

再閉路器は主に配電フィーダに設置されていますが、連続および遮断電流定格が増加するにつれて、従来はサーキットブレーカが設置されていた変電所にも使用されるようになりました。再閉路器には、配電システム上で信頼性と過電流保護という 2 つの基本機能があります。

ABB リクローザーは、市場で最高の精度と最小の環境感度を備えた組み込みセンサーなど、革新的なテクノロジーと独自の ABB 専門知識を組み込んだ 15 年以上の実証済みのフィールドパフォーマンスを備えています。また、複数のコントローラー オプションを備えた ABB リクローザーは、増大する配電需要を継続的に満たし、それを超えるように設計されています。

DAYA オート リクローザー 24kv パラメータ (仕様)

製品説明

1.全般

ZW43R-24シリーズオートリクローザは定格電圧24kV、三相AC50Hzの屋外配電機器です。主に電源システムの負荷電流、過負荷電流、短絡電流の遮断、投入に使用されます。保護と制御を目的とした工業および鉱山企業の変電所および配電、および地方の送電網の頻繁な運用場所に適用できます。

小型、軽量、結露防止、メンテナンス性などの特長を備えたサーキットブレーカーです。悪天候や汚れた環境に適応します。

サーキットブレーカーの真空遮断器は固体シール技術を採用し、外部絶縁にはシリコーンゴムスリーブを採用しています。長寿命で信頼性が高い。作動機構には小型で信頼性の高いバネ機構や、先進的な永久磁石機構を採用することができます。絶縁スイッチやインテリジェントコントローラも搭載可能で、セクショナやリクローザとしても使用でき、4つの遠隔制御機能や配電の自動化を実現します。

2. 使用環境条件

a) 周囲温度: +45 °C ~ -45 °C

b) 湿度: 月平均湿度 95%。一日平均湿度90%。

c) 海抜高度（最高設置高度）：2500メートル以下。

d) 周囲空気が腐食性、可燃性のガス、蒸気等により明らかに汚染されていないこと。

e) 風速が 35m/s 以下であること。

f) グレード IV の汚染防止レベル

g) 震度が 8 度を超えないこと。

募集：

定格電流範囲のオプションのクラス:

15kV用、遮断容量630A 20kA、800A 20kA、1250A 20kA。

27kV用、遮断容量630A 20kA、800A 16kA、1250A 25kA。

38kV用、遮断容量800A 12.5kA、1250A 20kA。

インストール スタイルのオプションのクラス:

単相、真空リクローザー。

三相、真空リクローザー。

DAYA オート リクローザー 24kv 処理特性

1. キャビネット部分: 作業者が接触する可能性のあるすべての直角部分はすべて R の角度で反転されており、人を傷つけたり傷つけたりするのを防ぎます。改良されたバスバーフレームはバスバーの取り付けがより便利で、より美しい外観を持ちます。トップカバーに取り付けられた通気グリッドには滴下防止機能があります。トップカバーはオープン構造で、ユーザーが現場で水平バスバーを配置するのに便利です。

2.引き出し部分：引き出しは二重折り位置決め溝リベットリベットプロセスを採用しており、すべての部品が一度に成形されるため、引き出しは100％交換可能です。同時に、二重折り曲げとリベット技術により、シートのバリやタッピンねじ先端の損傷という欠点が解決されます。

3.コネクタ：ドロワーの入力および出力ラインの初回プラグインは、機能ボードおよび金属チャネルと組み合わせて直接使用でき、二次コネクタは接続に便利で、配線は美しいです。

4.垂直チャンネル：半機能ボードまたは鉄製の長方形チャンネルを選択でき、簡単に交換できます。
