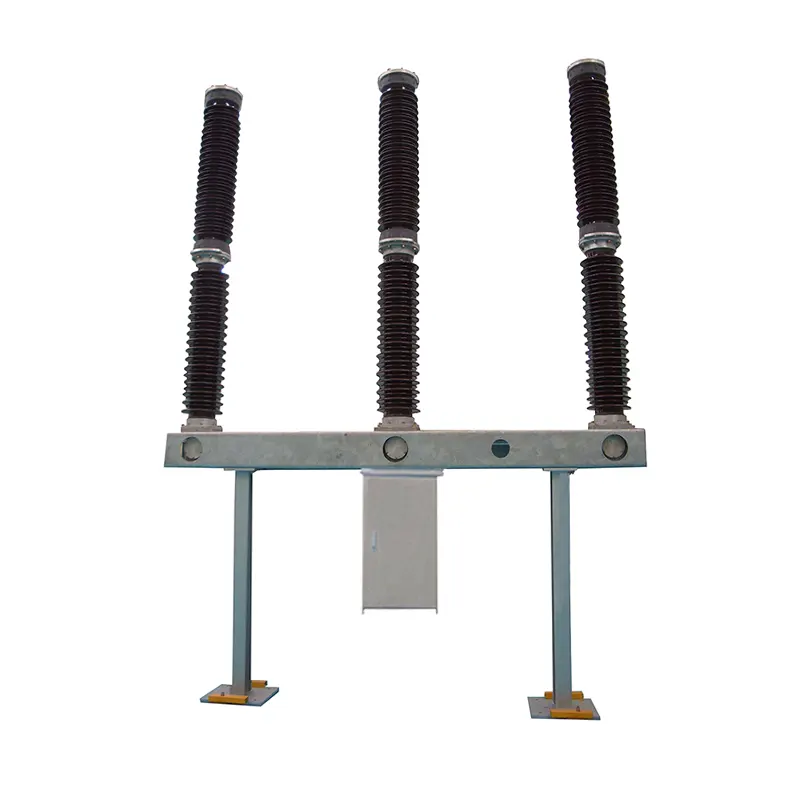

SF6 屋外サーキットブレーカー

DAYA Sf6 屋外サーキットブレーカーの詳細

SF6 CB は、144 ～ 765 kV、またはそれ以上の範囲のすべての電圧の変電所で使用されます。連続電流は最大 8000 A、対称遮断定格は 765 kV で最大 63 kA、230 kV で 80 kA です。六フッ化硫黄 (SF6) サーキットブレーカーの遮断ユニットは、チャンバー内に密閉された固定接点と可動接点で構成されています。

高電圧サーキットブレーカーの場合、迅速な消弧特性が使用され、迅速な回復に必要な時間が短縮され、電圧が上昇します。 SF 6 サーキットブレーカーは、オイルまたはエアサーキットブレーカーと比較して、この点で優れた特性を備えています。したがって、最大 760 kV の高電圧では、SF 6 サーキットブレーカーが使用されます。

DAYA GCK 低電圧 SF6 屋外サーキットブレーカー 動作条件

SF6 サーキットブレーカーでは、六フッ化硫黄ガスが消弧媒体として使用されます。

六フッ化硫黄ガス (SF6) は電気陰性ガスであり、自由電子を吸収する傾向が強いです。高圧流の六フッ化硫黄 (SF6) ガス中でブレーカーの接点が開き、接点間にアークが発生します。

ガスはアーク内の伝導性自由電子を捕捉し、比較的移動しにくい陰イオンを形成します。アーク内の伝導電子がこのように失われると、アークを消滅させるのに十分な絶縁強度が急速に高まります。

他のタイプのサーキット ブレーカーと比較して、SF6 サーキット ブレーカーは大電力および高電圧サービスに非常に効果的であることがわかっています。

SF6 CB は、144 ～ 765 kV、またはそれ以上の範囲のすべての電圧の変電所で使用されます。連続電流は最大 8000 A、対称遮断定格は 765 kV で最大 63 kA、230 kV で 80 kA です。

DAYA Sf6 屋外サーキットブレーカー パラメータ (仕様)

オフィス家具のスマートな収納ソリューションを使用すると、事務用品や書類をすぐに見つけられる場所にきちんと保管しておくことが簡単になります。プロジェクターやプリンターを収納できる両開きドア付きのオフィス収納キャビネット、すべてのファイルフォルダーを収納できる引き出しセット、本や雑誌を展示できる棚、またはニーズを満たす収納の組み合わせからお選びください。オフィスでの毎日の仕事ではオフィス家具に多くのことが求められるため、すべての収納ソリューションは品質と耐久性の厳しい基準を満たすために最高度のテストが行​​われています。このため、IKEA は、多くのオフィス収納キャビネットやその他のオフィス家具のすべての主要部品について、素材、製造、機能の欠陥に対する限定保証を提供しています。この限定保証には、該当する利用規約が適用されます。

DAYA Sf6 屋外用サーキットブレーカー 処理特性

• 補助遮断室を必要としない遮断室の簡素化。
• パファー技術による自律性
• 遮断チャンバーの数を減らして、最大 63 kA の最高のパフォーマンスを得る可能性
• 2 ～ 2.5 サイクルの短い休憩時間
• 高い電気的耐久性により、再調整なしで少なくとも 25 年間の動作が可能。
• ガス絶縁開閉装置またはハイブリッド開閉装置に使用するとコンパクトなソリューションが可能
• スイッチング過電圧を低減する統合閉路抵抗器または同期動作
• 信頼性と可用性
• 低騒音レベル
