XLPEケーブル

DAYA Electrical は、中国の大規模な XLPE ケーブルのメーカーおよびサプライヤーです。当社は長年にわたり高電圧機器に特化してきました。当社の製品は価格面で優れており、南米、中東、アフリカ、東南アジアのほとんどの市場をカバーしています。私たちは、中国での長期的なパートナーになることを楽しみにしています。XLPE ケーブルは、架橋ポリエチレンケーブルの略です。絶縁材としてポリエチレンプラスチックまたはその化合物を使用したケーブルの一種です。ポリエチレンの分子は長い鎖状に結合して、はしご型の製品を形成します1。このプロセスにより、ケーブルは PVC 絶縁ケーブルよりも優れた耐熱性、耐荷重性、耐化学腐食性、機械的強度を備えています。 XLPE ケーブルは、配電ネットワークやその他の分野、特に中高電圧および超高圧電力ケーブルに使用できます。一部の XLPE ケーブルには、空洞を防止し、表面を滑らかにするために、アルミニウム導体と半導電性押出材が使用されています。

お問い合わせを送信

PDFダウンロード

製品説明

架橋効果

XLPE は、架橋ポリエチレンの略称として認識されています。 EPR (エチレンプロピレンゴム) がその顕著な例であるこの架橋合成材料および他の架橋合成材料は、幅広い電圧のケーブル絶縁材としてますます使用されています。

銅またはアルミニウム導体、XLPE 絶縁、PVC シースを備えた単芯ケーブルと多芯ケーブル。ケーブルの定格は 0.6 / 1 (1.2) kV で、IEC 60502 に準拠しています。

架橋の効果は、熱の刺激下での分子の相互の動きを抑制することであり、これにより、熱可塑性材料と比較して高温での安定性が向上します。これにより、通常の負荷と短絡状態の両方でより高い動作温度が可能になり、XLPE ケーブルの定格電流が同等の PVC ケーブルよりも高くなります。

どこ：

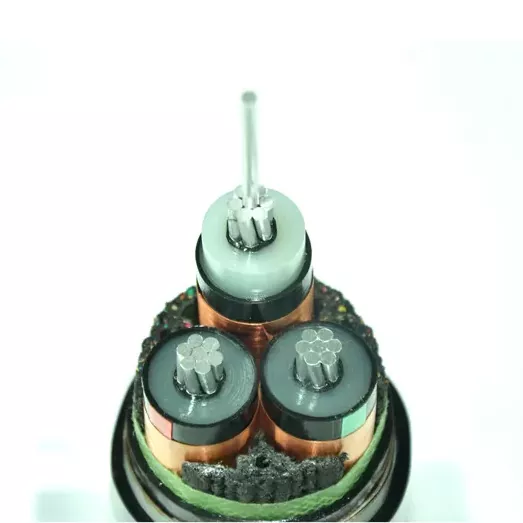

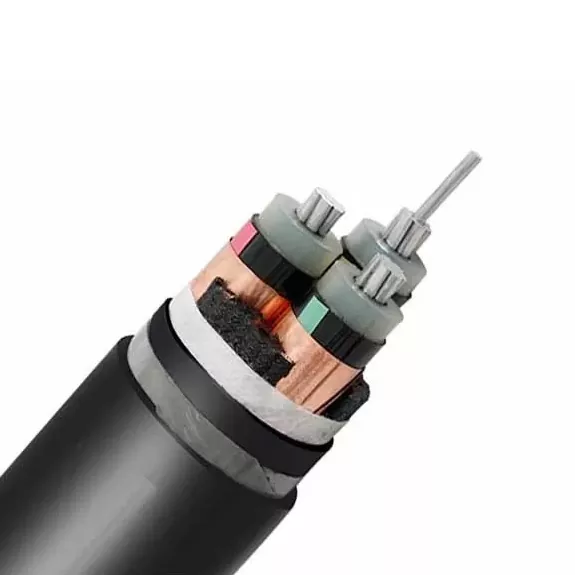

円形撚線導体

半導体XLPEスクリーン

XLPE絶縁体

半導体テープスクリーン

銅テープスクリーン

PVCフィラー

バインダー

押出PVCシース

亜鉛メッキ鋼線装甲 10. 押出成形 PVC オーバーシース

英国では、主に単芯形式のこのタイプのケーブルが発電所のケーブル配線に好まれており、軽量さと終端の利便性が主な考慮事項となります。 3 芯設計は現場供給品にも使用されます。

11kV の地中配電の場合、XLPE ケーブルは紙絶縁アルミニウム被覆ケーブルと経済的に競合しませんが、状況の変化に備えて、試験設置を含む XLPE ケーブル設計の標準化と評価の作業が進行中です。海外では事情が異なりますが、XLPEケーブルが主流となっています。

DAYA XLPE ケーブルの詳細

DAYA XLPE ケーブルの動作条件

仕様:

サイズ (AWG または KCM): 636.0

座礁 (AL/STL): 26/7

直径インチ: アルミニウム: 0.1564

直径インチ: スチール: 0.1216

直径インチ: スチールコア: 0.3648

直径インチ: ケーブル外径: 0.990

重量ポンド/1000FT: アルミニウム: 499。

重量ポンド/1000FT: スチール: 276.2

重量ポンド/1000FT: 合計: 874.1

含有率: アルミニウム: 68.53

含有率: スチール: 31.47

レート破断強度 (ポンド): 25,200

OHMS/1000フィート: 20℃でのDC: 0.0267

OHMS/1000フィート: AC、75°C: 0.033

電流容量: 789 アンペア

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

※お客様のご要望に応じてカスタマイズされたOEM梱包も承ります。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積りはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA XLPE ケーブルパラメータ (仕様)

公称クロス断面エリア		電気データ					寸法と重量		ケーブルコード
		最大導体抵抗		連続定格電流			約全径	約総重量
		DCで 20℃	猫 90℃	地面に敷設	ダクト内に敷設	自由空気中に放置	約全径	約総重量
mm²		Î© / km	Î© / km	A	A	A	んん	kg / km
				ツー・コー	ケーブルについて
10	rm	3.0800	3.9490	68	50	64	16.6	410	A314XA1020GMB01IMR
16	rm	1.9100	2.4490	89	65	85	18.6	515	A315XA1020GMB01IMR
25	rm	1.2000	1.5388	115	86	115	21.2	675	A316XA1020GMB01IMR
35	rm	0.8680	1.1133	138	104	140	23.8	840	A317XA1020GMB01IMR
				スリーシー	鉱石ケーブル
10	rm	3.0800	3.9490	57	41	54	17.9	440	A314XA1030GMB04IMR
16	rm	1.9100	2.4490	73	54	72	20.1	545	A315XA1030GMB04IMR
25	rm	1.2000	1.5388	95	72	97	22.8	700	A316XA1030GMB04IMR
35	sm	0.8680	1.1133	108	82	108	22.8	750	A417XA1030GMB04IMR
50	sm	0.6410	0.8224	129	99	132	25.8	930	A418XA1030GMB04IMR
70	sm	0.4430	0.5688	158	124	167	29.7	1235	A419XA1030GMB04IMR
95	sm	0.3200	0.4115	189	150	204	33.3	1575	A445XA1030GMB04IMF
120	sm	0.2530	0.3259	217	174	241	37.8	2245	A446XA1030GMB04IMF
				フォーC	鉱石ケーブル
10	rm	3.0800	3.9490	57	41	54	19.2	515	A314XA1040GMB08IMR
16	rm	1.9100	2.4490	73	54	72	21.7	640	A315XA1040GMB08IMR
25	rm	1.2000	1.5388	95	72	97	24.8	845	A316XA1040GMB08IMR
35	sm	0.8680	1.1133	108	82	108	25.8	930	A417XA1040GMB08IMR
50	sm	0.6410	0.8224	129	99	132	29.5	1180	A418XA1040GMB08IMR
70	sm	0.4430	0.5688	158	124	167	34.0	1560	A419XA1040GMB08IMR
95	sm	0.3200	0.4115	189	150	204	38.1	2315	A445XA1040GMB08IMF
120	sm	0.2530	0.3259	217	174	241	42.6	2845	A446XA1040GMB08IMF
150	sm	0.2060	0.2660	241	196	272	47.1	3390	A447XA1040GMB08IMF
185	sm	0.1640	0.2126	274	255	314	52.1	4075	A448XA1040GMB08IMS
240	sm	0.1250	0.1634	317	264	372	58.3	5105	A449XA1040GMB08IMS
300	sm	0.1000	0.1321	357	301	428	63.9	6085	A450XA1040GMB08IMS
400	sm	0.0778	0.1047	410	349	503	72.9	7705	A451XA1040GMB08IMS
500	sm	0.0605	0.0838	464	400	580	81.8	10245	A452XA1040GMB08IMS
			フォーC	鉱石ケーブル	リデュースあり	ed ニュートラル
50sm	25rm	0.6410 / 1.2000	0.8224 / 1.5388	129	99	132	29.3	1125	A436XA1040GMB08IMR
70sm	35sm	0.4430 / 0.8680	0.5688 / 1.1133	158	124	167	32.6	1435	A437XA1040GMB08IMR
95sm	50sm	0.3200 / 0.6410	0.4115 / 0.8224	189	150	204	37.4	2140	A438XA1040GMB08IMR
120平方メートル	70sm	0.2530 / 0.4430	0.3259 / 0.5688	217	174	241	40.5	2580	A439XA1040GMB08IMF
150平方メートル	70sm	0.2060 / 0.4430	0.2660 / 0.5688	241	196	272	44.7	3045	A440XA1040GMB08IMF
185sm	95sm	0.1640 / 0.3200	0.2126 / 0.4115	274	255	314	49.6	3690	A441XA1040GMB08IMF
240平方メートル	120平方メートル	0.1250 / 0.2530	0.1634 / 0.3259	317	264	372	55.5	4590	A442XA1040GMB08IMS
300平方メートル	150平方メートル	0.1000 / 0.2060	0.1321 / 0.2660	357	301	428	60.6	5445	A443XA1040GMB08IMS
400平方メートル	185sm	0.0778 / 0.1640	0.1047 / 0.2126	410	349	503	68.5	6805	A444XA1040GMB08IMS
500平方メートル	240平方メートル	0.0605 / 0.1250	0.0838 / 0.1634	464	400	580	76.1	8405	A466XA1040GMB08IMS

DAYA XLPE ケーブルサービス

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

販売後

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、弊社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4. お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。

DAYA XLPE ケーブルに関するよくある質問

1.Q: あなたはメーカーですか、それとも貿易業者ですか?

A:私たちは全員、会社の主な業務として、低圧開閉装置、配電盤、防爆盤の設計、生産、システムプログラミングを行っています。

2.Q: OEM/ODM をサポートするかどうか。私たちのサイズに合わせて機器を設計できますか?

A: もちろん、お客様の要件に応じてあらゆる製品をカスタマイズでき、設計ソリューションとソリューションを提供できます。

3.Q: なぜ他の人ではなくあなたから購入する必要があるのですか?

A: まず第一に、当社はすべてのお客様に IT コンサルタントとサービスチームからなる非常に専門的なサポートを提供できます。第二に、当社の主要エンジニアは配電機器開発で 20 年以上の経験があります。

4.Q: 納期についてはどうですか?

A：通常、納期は約7〜15日です。ただし、それは顧客の要件と

製品の量。

5.Q: 出荷についてはどうですか?

A：DHL、FedEx、UPSなどで発送を手配できます。もちろん、お客様は独自の運送業者を使用することもできます。

6.Q: 支払い条件についてはどうですか?

A: T/T、Paypal、Apple Pay、Google Pay、Western Union などをサポートしています。もちろん、これについては議論することができます。
