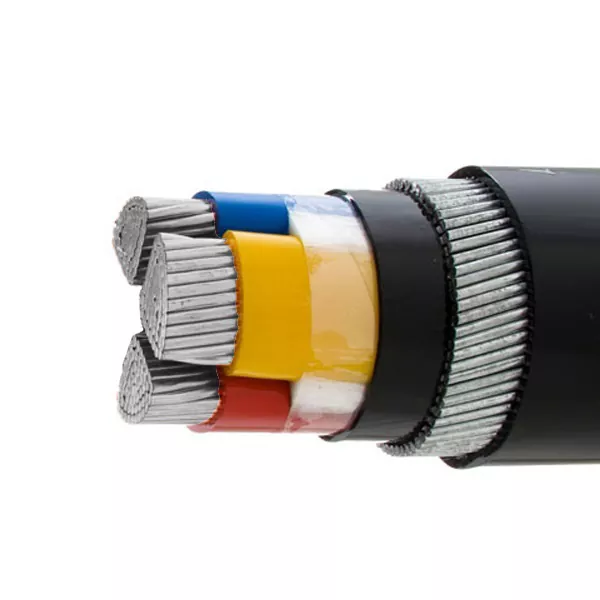

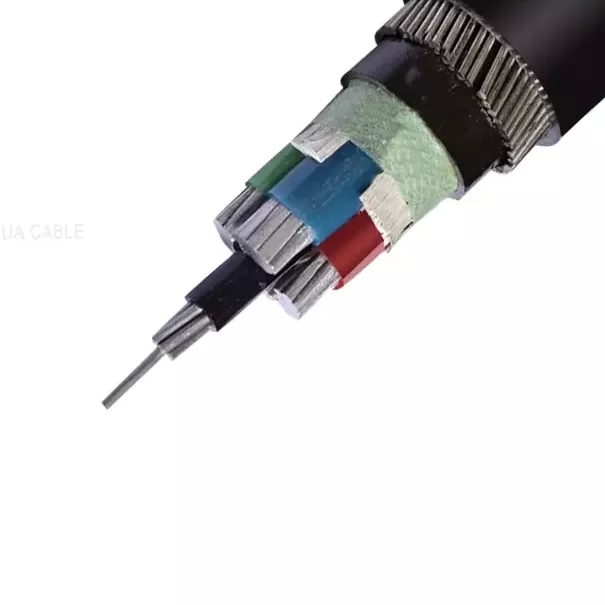

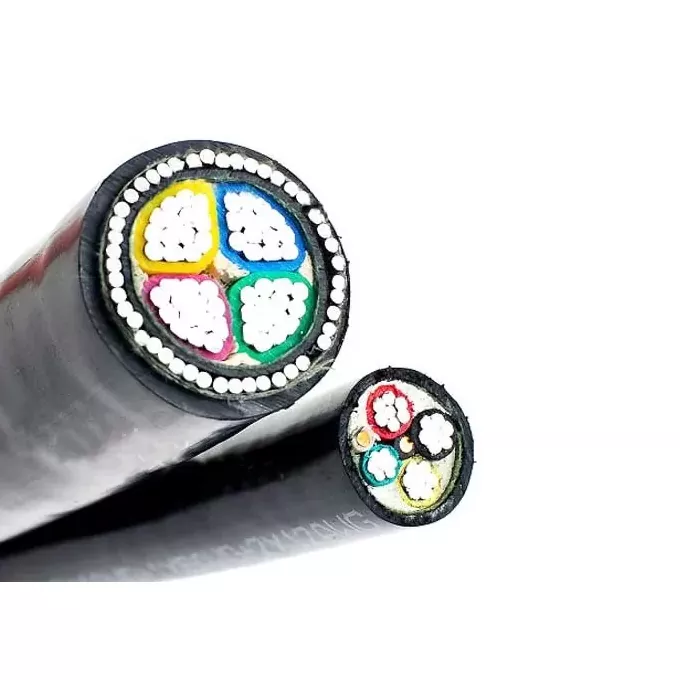

地中ケーブル

DAYA Electrical は、中国の大規模な地下ケーブルの製造および供給業者です。当社は長年にわたり高電圧機器に特化してきました。当社の製品は価格面で優れており、南米、中東、アフリカ、東南アジアのほとんどの市場をカバーしています。私たちは、お客様の中国での長期的なパートナーになることを楽しみにしています。「」コミュニティのメンバーの 1 人が、地下ケーブルに関する数部構成のシリーズ記事を執筆したいと考えています。種類、利点、欠点という基本的なことから始めましょう。地中ケーブルは、架空線の使用が非現実的、困難、または危険な電力用途に使用されます。これらは、人口密集した都市部や工場、さらには架空電柱から消費者施設に電力を供給するためにも広く使用されています。

お問い合わせを送信

PDFダウンロード

製品説明

地下ケーブルには、架空線に比べていくつかの利点があります。電圧降下が小さく、故障が発生する可能性が低く、メンテナンスコストが低くなります。ただし、製造コストが高く、そのコストは構造や電圧定格によって異なる場合があります。

地中ケーブルの種類

地中ケーブルは 2 つの方法に分類されます。電圧容量や構造により異なります。

電圧別

LTケーブル：最大容量1000Vの低圧ケーブル

HTケーブル：最大11KVの高圧ケーブル

ST ケーブル: 定格 22 KV ～ 33 KV のスーパーテンションケーブル

EHT ケーブル: 定格 33 KV ～ 66 KV の超高圧ケーブル

超超電圧ケーブル: 最大電圧定格が 132 KV を超える

構造別

ベルト付きケーブル: 最大電圧 11KVA

シールドケーブル: 最大電圧 66 KVA

圧力ケーブル：最大電圧66KVA以上

低電圧および中電圧ケーブル

ベルト付きケーブル

ベルト付き地下ケーブルのコアは円形ではなく、含浸紙で絶縁されています。コアは一般に撚り線になっており、利用可能なスペースを有効に活用するために非円形の形状にすることもできます。三相ケーブルでは、3 つのコアがグループ化され、紙ベルトでベルトで固定されます。

導体と紙絶縁体との間の隙間は、ジュートなどの繊維状材料で埋められます。これにより、ケーブルの断面形状が円形になります。ベルトを覆うために鉛のシースが使用されているため、ベルトを湿気から保護し、機械的強度を提供します。次に、鉛のシースは単層または複数層の外装材で覆われ、最後に外側カバーがかけられます。

短所:

3 芯ケーブルの電界は接線方向であるため、紙絶縁体と繊維材料は接線方向の電気応力にさらされます。この応力により、繊維状材料が弱くなり、接線方向の経路に沿った絶縁体の抵抗と絶縁耐力も弱まります。

断熱材が弱まると、断熱材内に空気層が形成される場合があります。高電圧下では空気がイオン化し、絶縁劣化や絶縁破壊を引き起こす可能性があります。このため、ベルト付きケーブルは 11KVa までの電圧にのみ適しており、それ以上の電圧には適していません。

紙ベルトの径が大きいため、ケーブルを曲げるとシワや隙間が生じる場合があります。

DAYA 地下ケーブルの詳細

DAYA 地下ケーブルの動作条件

圧力ケーブル

これらは 66KV を超える電圧に使用される高電力ケーブルです。ケーブルの構造が上記の2つとは異なり、冷却ガスやオイルを使用するものがほとんどです。

地下ケーブルを使用する利点:

架空線の設置が困難または不可能な混雑した都市部に最適

低メンテナンス

電圧降下が小さい

故障の減少

振動、風、事故等による揺れやショートが起こりにくい。

窃盗、違法接続、妨害行為が容易ではない

野生動物や低空飛行の航空機に危険を及ぼすことはありません。

地中ケーブルのデメリット

もっと高い

断線したケーブルの特定と修復が困難

ケーブルの存在に気づかずに地面を掘っていると、ケーブルの損傷や感電死が発生する可能性があります。

仕様:

サイズ (AWG または KCM): 636.0

座礁 (AL/STL): 26/7

直径インチ: アルミニウム: 0.1564

直径インチ: スチール: 0.1216

直径インチ: スチールコア: 0.3648

直径インチ: ケーブル外径: 0.990

重量ポンド/1000FT: アルミニウム: 499。

重量ポンド/1000FT: スチール: 276.2

重量ポンド/1000FT: 合計: 874.1

含有率: アルミニウム: 68.53

含有率: スチール: 31.47

レート破断強度 (ポンド): 25,200

OHMS/1000フィート: 20℃でのDC: 0.0267

OHMS/1000フィート: AC、75°C: 0.033

電流容量: 789 アンペア

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

※お客様のご要望に応じてカスタマイズされたOEM梱包も承ります。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積りはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA 地下ケーブルパラメータ (仕様)

公称クロス断面エリア		電気データ							寸法と重量		ケーブルコード
		最大導体抵抗		連続定格電流					約全径	約全体重さ
		直流20℃	AC90℃	地面に敷設			ダクト内に敷設	自由空気中に放置	約全径	約全体重さ
mm²		Î© / km	Î© / km	A			A	A	んん	kg / km
2芯ケーブル
10	rm	3.0800	3.9490	69			51	67	18.3	660	A314XA1020WMB01IMR
16	rm	1.9100	2.4490	90			67	88	20.3	800	A315XA1020WMB01IMR
25	rm	1.2000	1.5388	117			89	120	23.6	1130	A316XA1020WMB01IMR
35	rm	0.8680	1.1133	140			107	146	26.2	1360	A317XA1020WMB01IMR
3芯ケーブル
10	rm	3.0800	3.9490	57		43		56	19.6	705	A314XA1030WMB04IMR
16	rm	1.9100	2.4490	74				74	21.8	855	A315XA1030WMB04IMR
25	rm	1.2000	1.5388	97		74		101	25.2	1195	A316XA1030WMB04IMR
35	sm	0.8680	1.1133	110				113	25.2	1245	A417XA1030WMB04IMR
50	sm	0.6410	0.8224	131		102		137	28.4	1525	A418XA1030WMB04IMR
70	sm	0.4430	0.5688	160				173	33.1	2125	A419XA1030WMB04IMR
95	sm	0.3200	0.4115	191		153		211	36.7	2585	A445XA1030WMB04IMF
120	sm	0.2530	0.3259	218				245	40.0	3005	A446XA1030WMB04IMF
4芯ケーブル
10	rm	3.0800	3.9490	57				56	20.9	810	A314XA1040WMB08IMR
16	rm	1.9100	2.4490	74		56		74	24.1	1105	A315XA1040WMB08IMR
25	rm	1.2000	1.5388	97				101	27.2	1395	A316XA1040WMB08IMR
35	sm	0.8680	1.1133	110		85		113	28.4	1525	A417XA1040WMB08IMR
50	sm	0.6410	0.8224	131				137	32.1	1855	A418XA1040WMB08IMR
70	sm	0.4430	0.5688	160		127		173	37.6	2605	A419XA1040WMB08IMR
95	sm	0.3200	0.4115	191				211	40.3	3100	A445XA1040WMB08IMF
120	sm	0.2530	0.3259	218		176		245	45.8	4085	A446XA1040WMB08IMF
150	sm	0.2060	0.2660	243				278	50.3	4770	A447XA1040WMB08IMF
185	sm	0.1640	0.2126	274		228		320	55.3	5600	A448XA1040WMB08IMS
240	sm	0.1250	0.1634	317				376	61.5	6835	A449XA1040WMB08IMS
300	sm	0.1000	0.1321	356		301		430	67.1	7985	A450XA1040WMB08IMS
400	sm	0.0778	0.1047	404				501	77.4	10730	A451XA1040WMB08IMS
500	sm	0.0605	0.0838	452		393		574	85.1	12875	A452XA1040WMB08IMS
中性点が減少した 4 芯ケーブル
50sm	25rm 0.6410 / 1.2000 0.8224 / 1.5388 131					102		137	31.9	1800	A436XA1040WMB08IMR
70sm	35sm 0.4430 / 0.8680 0.5688 / 1.1133				160			173	36.0	2420	A437XA1040WMB08IMR
95sm	50sm 0.3200 / 0.6410 0.4115 /0.8224 191					153		211	39.6	2905	A438XA1040WMB08IMR
120平方メートル	70sm 0.2530 / 0.4430 0.3259 / 0.5688				218			245	42.7	3410	A439XA1040WMB08IMF
150平方メートル	70sm 0.2060 / 0.4430 0.2660 / 0.5688 243					199		278	47.9	4375	A440XA1040WMB08IMF
185sm	95sm 0.1640 / 0.3200 0.2126 / 0.4115				274			320	52.8	5160	A441XA1040WMB08IMF
240平方メートル	120sm 0.1250 / 0.2530 0.1634 / 0.3259 317					265		376	58.7	6230	A442XA1040WMB08IMF
300平方メートル	150sm 0.1000 / 0.2060 0.1321 / 0.2660				356			430	63.8	7255	A443XA1040WMB08IMS
400平方メートル	185sm 0.0778 / 0.1640 0.1047 / 0.2126 404					346		501	73.0	9685	A444XA1040WMB08IMS
500平方メートル	240sm 0.0605 / 0.1250 0.0838 / 0.1634				452			574	80.8	11615	A466XA1040WMB08IMS

大亜地下ケーブルサービス

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

販売後

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、弊社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4. お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。

DAYA 地下ケーブルに関するよくある質問

1.Q: あなたはメーカーですか、それとも貿易業者ですか?

A:私たちは全員、会社の主な業務として、低圧開閉装置、配電盤、防爆盤の設計、生産、システムプログラミングを行っています。

2.Q: OEM/ODM をサポートするかどうか。私たちのサイズに合わせて機器を設計できますか?

A: もちろん、お客様の要件に応じてあらゆる製品をカスタマイズでき、設計ソリューションとソリューションを提供できます。

3.Q: なぜ他の人ではなくあなたから購入する必要があるのですか?

A: まず第一に、当社はすべてのお客様に IT コンサルタントとサービスチームからなる非常に専門的なサポートを提供できます。第二に、当社の主要エンジニアは配電機器開発で 20 年以上の経験があります。

4.Q: 納期についてはどうですか?

A：通常、納期は約7〜15日です。ただし、それは顧客の要件と

製品の量。

5.Q: 出荷についてはどうですか?

A：DHL、FedEx、UPSなどで発送を手配できます。もちろん、お客様は独自の運送業者を使用することもできます。

6.Q: 支払い条件についてはどうですか?

A: T/T、Paypal、Apple Pay、Google Pay、Western Union などをサポートしています。もちろん、これについては議論することができます。
