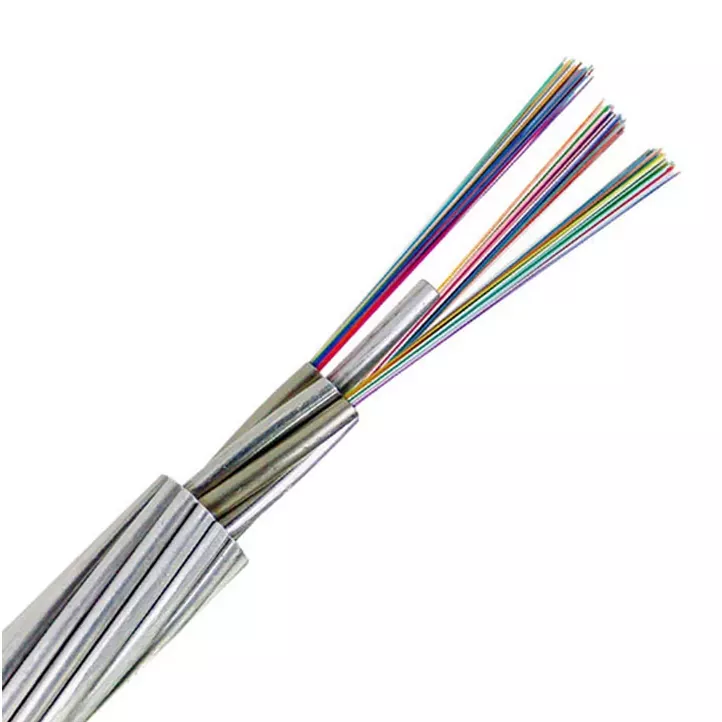

OPGW裸導体ケーブル

特徴：

同径製品で繊維数は最大96本

小径、軽量で改造の影響を軽減

レーザー溶接され密閉されたステンレス鋼チューブは、ファイバーを機械的および熱的に保護します。

厚肉アルミニウムパイプにより耐圧潰性が向上し、故障電流定格が向上します。

機械的および電気的特性を最適化するために選択された外側のワイヤストランド

ファイバは 12 本のバンドルにグループ化されており、スプライシングの準備が容易です

アプリケーション:

電力会社による従来のシールド線の代わりに送電線で使用

既存のシールド線をOPGWに置き換える必要がある改造用途向け

従来のシールド線に代わる新しい伝送線用

音声、映像、データ通信

SCADAネットワーク

ダークファイバーリース

製品説明

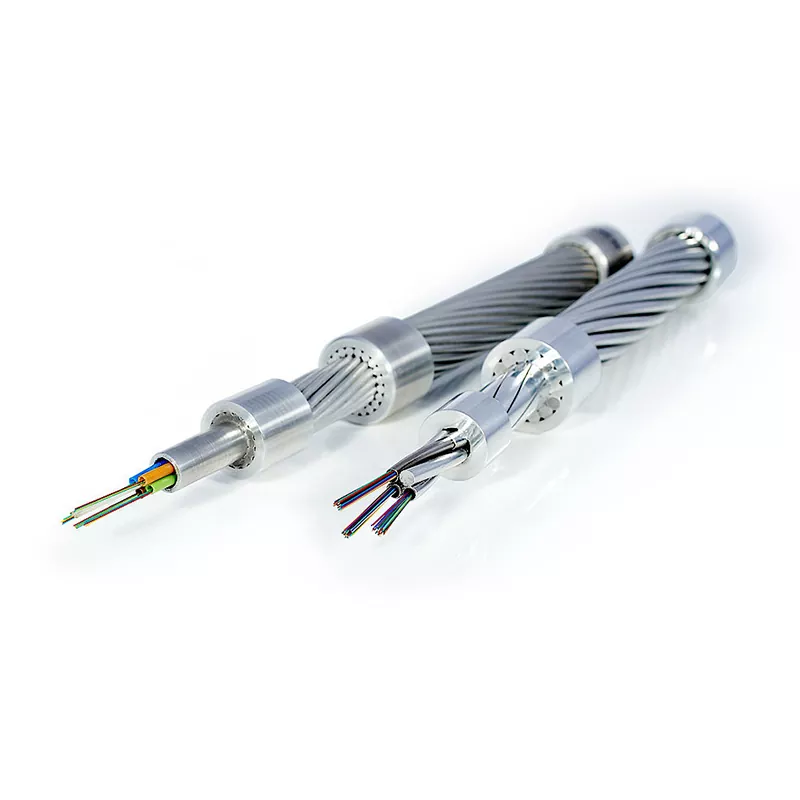

AFL CentraCore オプティカル グラウンド ワイヤ (OPGW) は、そのコンパクトなサイズと、直径わずか 12 mm から最大 96 本のファイバを収容できる能力により好まれています。その小さなプロファイルは、既存のシールド ワイヤを OPGW ケーブルに置き換える必要がある今日の過負荷の送電塔の多くにおける直径と重量の問題に対する優れたソリューションを提供します。繊維入りステンレス鋼チューブが硬化アルミニウム パイプでしっかり保護され、その後アルミニウム クラッド鋼および/または合金ワイヤの層で覆われたこの凝縮された設計は、裸のステンレス鋼のみを使用したオプションよりも堅牢な構成を提供します。ワイヤーで覆われたチューブ。

オプティカル アース ワイヤ (OPGW) は、二重機能のケーブルです。これは、架空送電線の従来の静電線、シールド線、アース線を置き換えるように設計されており、通信目的に使用できる光ファイバーを内蔵するという利点も備えています。 OPGW は、風や氷などの環境要因によって架空ケーブルに加えられる機械的ストレスに耐えることができなければなりません。 OPGW はまた、ケーブル内の敏感な光ファイバーを損傷することなく、アースへの経路を提供することにより、伝送路上の電気的障害に対処できなければなりません。

AFL は 1985 年から光アース ワイヤを製造しており、創業以来数十万キロメートルのケーブルを供給してきました。 CentraCore OPGW は、AFL の他のケーブル設計の専門知識を「ブレンド」して開発されました。これは、HexaCore OPGW ファミリにある AFL のステンレス鋼チューブ技術を採用し、AlumaCore OPGW ファミリで使用される AFL のアルミニウム パイプ伸線機能と組み合わせています。繊維入りステンレス鋼管は厚肉アルミニウム管に包まれており、設置に必要な耐久性と長期性能を提供するとともに、導電性アルミニウム層を追加して、小型設計の故障電流容量を向上させます。繊維は 12 本の束にグループ化されており、色分けされた糸で異なる束を示しています。 ; 標準の色の順序 (青、オレンジ、緑、茶色など) は、個々の繊維だけでなく、束を識別する糸にも使用されます。

CentraCore 設計のもう 1 つの優れた特徴は、ファイバー数が変化してもケーブルとハードウェアの一貫性を維持できることです。 CentraCore ファミリを使用すると、ケーブル全体のプロファイルや直径に影響を与えることなく、ファイバー数を最大 96 まで変更できます。今日必要なファイバーが 48 ファイバーであっても、明日は 96 ファイバーが必要な場合でも、CentraCore オプションを選択することで、ユーティリティはケーブルの直径とそれに関連する接続ハードウェアが決して変わらないことを保証できます。したがって、すべてのケーブルが同じサイズであるため、ユーティリティはさまざまな心数のケーブルに必要なスペアパーツの量を大幅に削減できます。

DAYA OPGW 裸導体ケーブルの詳細

DAYA OPGW 裸導体ケーブルの動作条件

仕様:

サイズ (AWG または KCM): 636.0

座礁 (AL/STL): 26/7

直径インチ: アルミニウム: 0.1564

直径インチ: スチール: 0.1216

直径インチ: スチールコア: 0.3648

直径インチ: ケーブル外径: 0.990

重量ポンド/1000FT: アルミニウム: 499。

重量ポンド/1000FT: スチール: 276.2

重量ポンド/1000FT: 合計: 874.1

含有率: アルミニウム: 68.53

含有率: スチール: 31.47

レート破断強度 (ポンド): 25,200

OHMS/1000フィート: 20℃でのDC: 0.0267

OHMS/1000フィート: AC、75°C: 0.033

電流容量: 789 アンペア

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

※お客様のご要望に応じてカスタマイズされたOEM梱包も承ります。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積りはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA OPGW 裸導体ケーブルパラメータ (仕様)

DAYA OPGW 裸導体ケーブル サービス

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

販売後

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、弊社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4. お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。
