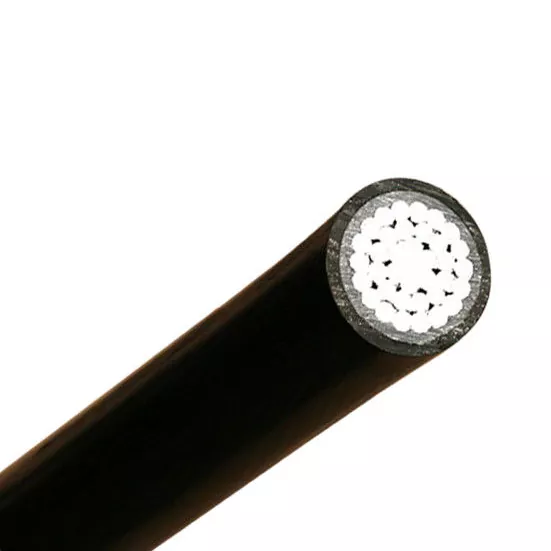

NA2XSR(AL)Y-1 コア AL XLPE PVC アーマーなし

DAYA Electrical は、中国の大規模な NA2XSR(AL)Y-1 コア AL XLPE PVC アーマーなしのメーカーおよびサプライヤーです。当社は長年にわたり高電圧機器に特化してきました。当社の製品は価格面で優れており、南米、中東、アフリカ、東南アジアのほとんどの市場をカバーしています。当社は、中国における長期的なパートナーとなることを楽しみにしています。包括的な中電圧ケーブル、MV 試験ラボ、技術的および規制上のアドバイスを提供する専門家を備えた Eland Cables は、MV のスペシャリストです。

構造、規格、使用される材料には大きなバリエーションがあります。プロジェクトに適切な MV ケーブルを指定するには、パフォーマンス要件、設置要件、環境上の課題のバランスをとり、ケーブル、業界、規制へのコンプライアンスを確保する必要があります。国際電気標準会議 (IEC) は、中電圧ケーブルを 1kV を超え 100kV までの電圧定格を持つものとして定義しているため、考慮すべき電圧範囲は広いです。 3.3kV から 69kV になる前に、私たちと同じように考えるのが一般的です。高電圧。あらゆる電圧のケーブル仕様をサポートできます。10kV ケーブルの一部

中電圧ケーブルの構造:

MVケーブル層	MVケーブルの材質
導体	銅またはアルミニウム - クラス 1 固体、クラス 2 より線 (円形、円形圧縮、扇形)
オプション: 導体防水	撚り線の隙間にある膨潤性粉末または膨潤性糸
導体スクリーン	半導電層
絶縁	XLPE (架橋ポリエチレン) または EPR (エチレンプロピレンゴム)
断熱スクリーン	半導電層
オプション: 防水 - 縦方向	膨潤性粉末
メタリックスクリーン	銅線および/または銅テープ (個々のコアの周囲)
オプション: 防水 - 縦方向	膨潤性テープ
オプション: インナーシース	アーマーが適用される場合にも適用されます。 PVCまたはLSZHコンパウンド
オプション: アーマー	単心: アルミニウム線/テープ多心: 亜鉛メッキ鋼線/テープ (ワイヤは円形またはフラット、テープは単層または二重のフラットまたは波形が可能)
オプション: ウォーターブロック - ラジアル	アルミニウム面が外装にしっかりと接着されたアルミニウム/PETテープ
アウターシース	LDPE、MDPE (低/中密度ポリエチレン)、PVC (ポリ塩化ビニル)、LSZH (低煙ゼロハロゲン)。必要に応じて、紫外線、オイルとグリース、水、炎、シロアリ、その他の環境要因に対する耐性を提供する添加剤を追加できます。

応用：

屋内、地面直接埋設、発電所および開閉装置など、軽度の機械的損傷が発生する恐れがある場合の設置用。

リクエストに応じた特別機能:

耐油性

耐紫外線性

難燃性猫。 A、B、C

難燃性非区分

耐熱性

防蟻

注 = 導体形状 :

35 〜 400 平方ミリメートル、圧縮円形撚り線 (cm) 導体形状で供給

標準梱包:

35 〜 70 平方ミリメートル、木製ドラムで供給 @ 1000 メートル

95 〜 400 平方ミリメートル、利用可能な長さの木製ドラムで供給

ドラムあたりの長さの許容差 ± 2%

DAYA NA2XSR(AL)Y-1 コア AL XLPE PVC アーマーなし詳細

DAYA NA2XSR(AL)Y-1 コア AL XLPE PVC アーマーなし動作条件

仕様:

サイズ (AWG または KCM): 636.0

座礁 (AL/STL): 26/7

直径インチ: アルミニウム: 0.1564

直径インチ: スチール: 0.1216

直径インチ: スチールコア: 0.3648

直径インチ: ケーブル外径: 0.990

重量ポンド/1000FT: アルミニウム: 499。

重量ポンド/1000FT: スチール: 276.2

重量ポンド/1000FT: 合計: 874.1

含有率: アルミニウム: 68.53

含有率: スチール: 31.47

レート破断強度 (ポンド): 25,200

OHMS/1000フィート: 20℃でのDC: 0.0267

OHMS/1000フィート: AC、75°C: 0.033

電流容量: 789 アンペア

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

※お客様のご要望に応じてカスタマイズされたOEM梱包も承ります。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積りはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA NA2XSR(AL)Y-1 コア AL XLPE PVC アーマーなしパラメータ (仕様)

導体			インダクタンス		電流 - 30°C での容量 *				1秒で短絡回路
ノム。クロス宗派。 (mm²)	直流抵抗 20℃で最大。 (?/km)	交流抵抗 90℃で最大。 (?/km)	トレフォイル形成 (mH/km)	フラット形成 (mH/km)					1秒で短絡回路
ノム。クロス宗派。 (mm²)	直流抵抗 20℃で最大。 (?/km)	交流抵抗 90℃で最大。 (?/km)	トレフォイル形成 (mH/km)	フラット形成 (mH/km)	放送中最大。 (A)	地下最大。 (A)	放送中最大。 (A)	地下最大。 (A)	導体最大。 (kA)		画面最大。 (kA)
25	1.20	1.539	0.399	0.445	120	117	123	121	2.35	1.14
35	0.868	1.113	0.376	0.422	147	141	151	145	3.29	1.14
50	0.641	0.822	0.360	0.407	176	166	181	171	4.70	1.14
70	0.443	0.568	0.339	0.385	222	204	228	210	6.58	1.14
95	0.320	0.411	0.324	0.370	271	244	278	251	8.93	1.14
120	0.253	0.325	0.313	0.359	313	278	322	285	11.28	1.14
150	0.206	0.265	0.303	0.350	355	311	365	319	14.10	1.14
185	0.164	0.211	0.295	0.341	412	353	423	362	17.39	1.14
240	0.125	0.162	0.288	0.335	489	409	502	419	22.56	1.14
300	0.100	0.130	0.283	0.330	563	461	579	473	28.20	1.14
400	0.0778	0.102	0.277	0.323	665	529	684	542	37.60	1.14
500	0.0605	0.081	0.273	0.319	774	603	796	618	47.00	1.14
630	0.0469	0.064	0.264	0.310	914	690	939	706	59.22	1.14

DAYA NA2XSR(AL)Y-1 コア AL XLPE PVC、アーマーサービスなし

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

販売後

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、弊社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4. お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。

DAYA NA2XSR(AL)Y-1 コア AL XLPE PVC アーマーなし FAQ

1.Q: あなたはメーカーですか、それとも貿易業者ですか?

A:私たちは全員、会社の主な業務として、低圧開閉装置、配電盤、防爆盤の設計、生産、システムプログラミングを行っています。

2.Q: OEM/ODM をサポートするかどうか。私たちのサイズに合わせて機器を設計できますか?

A: もちろん、お客様の要件に応じてあらゆる製品をカスタマイズでき、設計ソリューションとソリューションを提供できます。

3.Q: なぜ他の人ではなくあなたから購入する必要があるのですか?

A: まず第一に、当社はすべてのお客様に IT コンサルタントとサービスチームからなる非常に専門的なサポートを提供できます。第二に、当社の主要エンジニアは配電機器開発で 20 年以上の経験があります。

4.Q: 納期についてはどうですか?

A：通常、納期は約7〜15日です。ただし、それは顧客の要件と

製品の量。

5.Q: 出荷についてはどうですか?

A：DHL、FedEx、UPSなどで発送を手配できます。もちろん、お客様は独自の運送業者を使用することもできます。

6.Q: 支払い条件についてはどうですか?

A: T/T、Paypal、Apple Pay、Google Pay、Western Union などをサポートしています。もちろん、これについては議論することができます。
