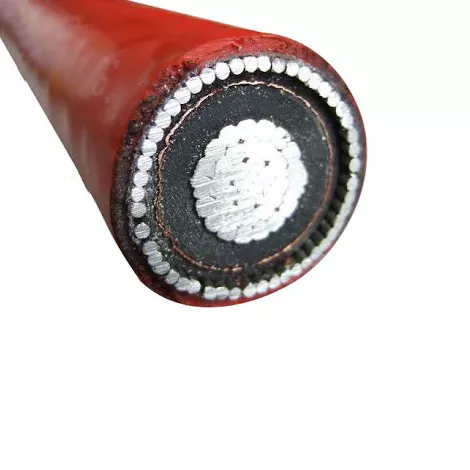

NA2XSR(AL)Y-1 コア AL XLPE PVC、AWA アーマー付き

DAYA Electric は、中国の AWA 装甲メーカーおよびサプライヤーと提携している大規模な NA2XSR(AL)Y-1 コア AL XLPE PVC です。当社は高電圧機器の製造において長年にわたる専門知識を蓄積しており、競争力のある価格を提供し、南米、中東、アフリカ、東南アジア全体に広く市場に浸透しています。私たちの目標は、お客様との長期にわたるパートナーシップを築き、中国における信頼できるパートナーとして機能することです。

DAYA Cables の 10kV ケーブル製品群は、単芯および 3 芯の銅およびアルミニウム導体ケーブルをカバーしており、PVC またはポリエチレン (PE) シースと膨潤性粉末やテープなどの防水手段の追加が可能です。ドイツ/オーストリアの命名規則 (N/NA) およびポルトガル語の命名規則 (XH/LXH) を使用する IEC 60502-2 ケーブルは以下に含まれます。主な目的は配電であるため、設置スペースの制限がない 6/10kV ネットワークでは、銅導体上にアルミニウム導体ケーブルが指定されることがよくあります。

10kV ケーブルには銅線スクリーン (多くの場合逆螺旋状の銅テープが付いています) があり、ある程度の機械的保護と限定的な電磁保護を提供しますが、主な目的は接地です。ケーブルは外装されていないため、追加の措置を講じずに直接埋設するのには適していません (ただし、黒色のシースを備えた中電圧ケーブルはカーボンブラックの含有量が増加しているため、屋外に設置する場合の耐紫外線性が向上します)。

当社の 10kV ケーブルの一部

N2XSY	シングル銅コア XLPE 絶縁、PVC オーバーシース付き (3 コア N2XSEY も利用可能)
N2XS2Y	単一銅コア XLPE 絶縁、PE オーバーシース (3 コア N2XSE2Y も利用可能)
NA2XSY	シングルアルミニウムコア XLPE 絶縁、PVC オーバーシース付き (3 コア NA2XSEY も利用可能)
NA2XS2Y	単一アルミニウムコア XLPE 絶縁、PE オーバーシース (3 コア NA2XSE2Y も利用可能)
N2XSEY	3 銅コア XLPE 絶縁、PVC オーバーシース
N2XS(F)2Y	防水パウダーで絶縁された単一銅コア XLPE および PE オーバーシース (3 つのコアバリエーションが利用可能)
N2XS(FL)2Y	防水パウダーで絶縁された単一銅コア XLPE と PE シースにしっかりと接着されたアルミニウムテープ (3 つのコアバリエーションが利用可能)
NA2XS(F)2Y	防水パウダーで絶縁された単一アルミニウムコア XLPE および PE オーバーシース (3 つのコアバリエーションが利用可能)
NA2XS(FL)2Y	防水パウダーで絶縁されたシングルアルミニウムコア XLPE、および PE シースにしっかりと接着されたアルミニウムテープ (3 つのコアバリエーションが利用可能)

応用：

負荷が急激に変化するエネルギーネットワークに使用される低誘電損失のケーブルです。住宅地または工業地帯、地下またはダクト内に敷設されます。

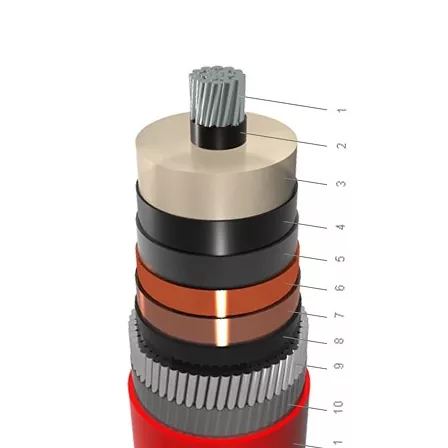

工事：

導体:アルミニウム

導体スクリーン:半導体化合物(XLPE)

絶縁体:XLPE

絶縁スクリーン:半導電性化合物 (XLPE) + 水膨潤性テープ + 銅テープのカウンターヘリックス付き銅線

外側シース:MDPE

注 = 導体の形状 :

35 ～ 400 平方ミリメートルは、圧縮された円形撚線 (cm) 導体形状で供給されます。

標準梱包:

35 – 70 平方ミリメートルを木製ドラムで供給 @ 1000 メートル

95 – 400 平方ミリメートル、利用可能な長さの木製ドラムで供給

ドラムあたりの長さの許容差 ± 2%

DAYA NA2XSR(AL)Y-1 コア AL XLPE PVC AWA アーマー付き詳細

DAYA NA2XSR(AL)Y-1 コア AL XLPE PVC AWA アーマー付き動作条件

仕様:

サイズ (AWG または KCM): 636.0

座礁 (AL/STL): 26/7

直径インチ: アルミニウム: 0.1564

直径インチ: スチール: 0.1216

直径インチ: スチールコア: 0.3648

直径インチ: ケーブル外径: 0.990

重量ポンド/1000FT: アルミニウム: 499。

重量ポンド/1000FT: スチール: 276.2

重量ポンド/1000FT: 合計: 874.1

含有率: アルミニウム: 68.53

含有率: スチール: 31.47

レート破断強度 (ポンド): 25,200

OHMS/1000フィート: 20℃でのDC: 0.0267

OHMS/1000フィート: AC、75°C: 0.033

電流容量: 789 アンペア

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

*お客様のご要望に応じて、カスタマイズされたOEM梱包も提供できます。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積もりはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA NA2XSR(AL)Y-1 コア AL XLPE PVC AWA 装甲付きパラメーター (仕様)

導体			インダクタンス		30°C での電流 - 通電容量*				短絡電流 1秒で回路
ノム。クロス宗派。 (mm²)	直流抵抗 20℃で最大。 (Ω/km)	交流抵抗 90℃で最大。 (Ω/km)	トレフォイル形成 (mH/km)	フラット形成 (mH/km)					短絡電流 1秒で回路
ノム。クロス宗派。 (mm²)	直流抵抗 20℃で最大。 (Ω/km)	交流抵抗 90℃で最大。 (Ω/km)	トレフォイル形成 (mH/km)	フラット形成 (mH/km)	空中最大。 (A)	地面の中最大。 (A)	空中最大。 (A)	地面の中最大。 (A)	導体最大。 (kA)		画面最大。 (kA)
25	1.20	1.539	0.456	0.502	129	119	132	122	2.35	1.14
35	0.868	1.113	0.430	0.476	157	143	161	146	3.29	1.14
50	0.641	0.822	0.412	0.458	187	168	191	172	4.70	1.14
70	0.443	0.568	0.386	0.432	234	206	239	210	6.58	1.14
95	0.320	0.411	0.370	0.416	284	245	290	250	8.93	1.14
120	0.253	0.325	0.357	0.403	327	278	334	283	11.28	1.14
150	0.206	0.265	0.346	0.393	368	309	375	314	14.10	1.14
185	0.164	0.211	0.334	0.380	423	349	430	354	17.39	1.14
240	0.125	0.161	0.331	0.377	496	399	502	402	22.56	1.14
300	0.100	0.130	0.324	0.370	564	445	569	447	28.20	1.14
400	0.0778	0.102	0.312	0.358	654	504	656	502	37.60	1.14
500	0.0605	0.080	0.314	0.360	740	555	737	548	47.00	1.14
630	0.0469	0.063	0.301	0.347	849	617	839	605	59.22	1.14

DAYA NA2XSR(AL)Y-1 コア AL XLPE PVC AWA アーマーサービス付き

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

アフターセールス

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、当社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4.お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。

DAYA NA2XSR(AL)Y-1 コア AL XLPE PVC、AWA アーマー付き FAQ

1.Q: あなたはメーカーですか、それとも貿易業者ですか?

A：私たちは全員、会社の主な業務として、低圧開閉装置、配電盤、防爆盤の設計、生産、システムプログラミングを行っています。

2.Q: OEM/ODM をサポートするかどうか。私たちのサイズに合わせて機器を設計できますか?

A: もちろん、お客様の要件に応じてあらゆる製品をカスタマイズでき、設計ソリューションとソリューションを提供できます。

3.Q: なぜ他の人ではなくあなたから購入する必要があるのですか?

A: まず第一に、当社はすべてのお客様に IT コンサルタントとサービスチームからなる非常に専門的なサポートを提供できます。第二に、当社の主要エンジニアは配電機器開発で 20 年以上の経験があります。

4.Q: 納期についてはどうですか?

A：通常、納期は約7〜15日です。ただし、それは顧客の要件と

製品の量。

5.Q: 出荷についてはどうですか?

A：DHL、FedEx、UPSなどで発送を手配できます。もちろん、お客様は独自の運送業者を使用することもできます。

6.Q: 支払い条件についてはどうですか?

A: T/T、Paypal、Apple Pay、Google Pay、Western Union などをサポートしています。もちろん、これについては議論することができます。
