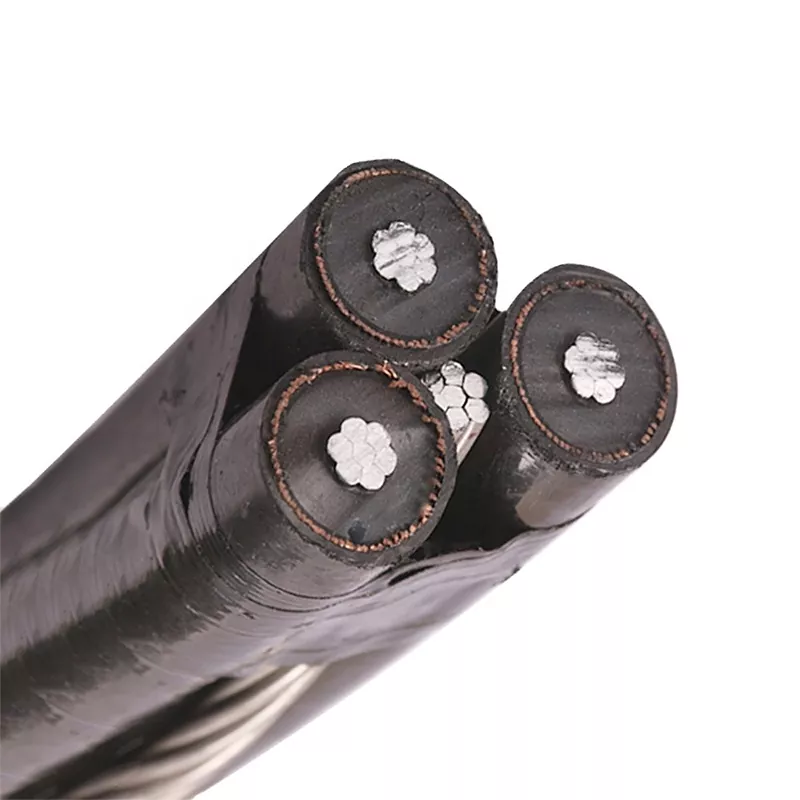

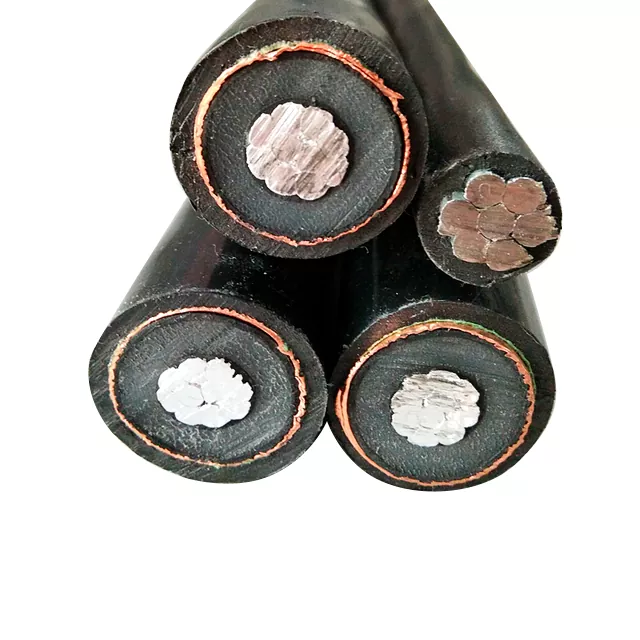

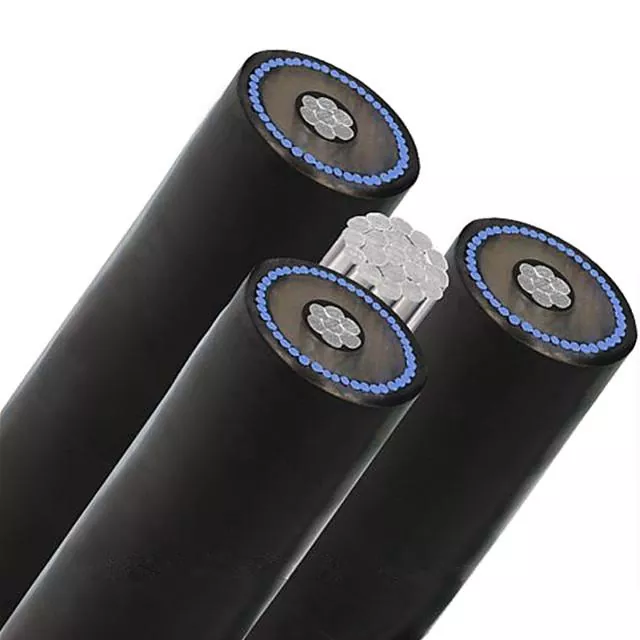

MV空中束線導体ケーブル

技術の進歩に伴い、発電会社が直面する電力損失など、前時代が直面していた課題が大幅に軽減されました。これらの損失は、革新的なケーブル、特に MV 空中束ねられた導体ケーブルの導入によって軽減されました。これらのケーブルは本質的に架空送電線であり、中性線としっかりと束ねられた複数の絶縁導体を利用しており、間隔をあけて配置された従来の非絶縁導体の限界を超えています。

従来の OH 分配システムは、裸の導体に依存しており、ABC ケーブルと比較すると見劣りします。 OH 方式は、従来の複数の導体が強風のような極端な気象条件により短絡する傾向がある沿岸地域、密林、丘陵地帯では実用的ではありません。これらの風によりケーブルが接触し、ショートが発生する可能性があります。

その結果、優れた安全性、信頼性、電力損失の低減により、ABC ケーブルが広く受け入れられるようになりました。さらに、電圧調整の安定性が向上し、設置、メンテナンス、運用コストの削減による経済的メリットが得られます。

空中束ねられた導体ケーブルの簡単な説明:

おそらく、空中束ねられた導体ケーブルが何であるかについて興味がありますか?さて、ABC ケーブルは、一般的に知られているように、架空送電線の一種です。これは、裸の中性線とともに、しっかりと束ねられて一緒に包まれた多数の絶縁導体で構成されています。この絶縁機能により、絶縁されていない従来の伝送ケーブルとは一線を画します。さらに、ABC ケーブルは、より低い電圧で電力を伝送できます。

空中束ねられた導体ケーブルの種類:

空中束ねられた導体ケーブルのサイズとタイプについて説明すると、空中束ねられた導体ケーブルには 3 つのクラスがあります。さらに、各クラスはさまざまなサイズで利用できます。これについては以下で説明します。

低電圧空中バンドル ケーブル:

低電圧 ABC ケーブルは、架空送電線や部屋の入り口に適しており、最大 1kv 以下の圧力に耐えます。メンテナンス、設置、運用コストの削減という点で利点があります。これらのケーブルは通常、導体としてアルミニウム、銅、またはアルミニウム合金を使用します。標準の低電圧空中バンドル ケーブルは、IEC 61089、BS 7870、DIN 48201、ASTM B399、BS EN50183、NFC33-209 などのさまざまな仕様に準拠しています。

中電圧空中バンドル ケーブル:

中電圧架空バンドル ケーブルは、架空送電だけでなく、送電網変革中の都市、森林、沿岸地域にも最適です。効率性、信頼性、経済的メリットをもたらします。これらのケーブルは、6.35/11kv、12.7/22kV、19/33kv など、10kv 以下の範囲の電圧レベルを処理できます。通常、円形のアルミニウム導体が特徴です。一般的に使用される絶縁材料は XPLE ですが、内部と外部の半導体は化合物で構成されています。寝具の材質は半導電性で、スクリーンは銅テープまたは銅線のいずれかです。さらに、アウターシースはHDPE製です。標準の中電圧空中バンドル ケーブルは、IEC60502、NF C33-209、GB 12527-90、ASTM などの仕様に準拠しています。

二重/三重サービス ドロップ ワイヤー:

二重または三重のサービス ドロップ ワイヤは高い引張強度を備えているため、架空サービス アプリケーションの 120 V 負荷をサポートできます。絶縁材にはPVCまたはXPLEが使用されます。コアの構成は主に 1350-H19 アルミニウムで構成され、位相導体が同心円状に撚られています。中性コアは通常、AAC、ACSR、または 6201 アルミニウム合金で作られています。これらの二重サービス ドロップ ワイヤは、街路照明、屋外照明、および仮設建物サービスに適しています。 PVC 絶縁導体の最高温度は 75 度ですが、XPLE 絶縁導体の最高温度は 90 度を超えません。標準の二重/三重電圧ワイヤは、ASTM B230、B231、B232、B399、B498、ICEA S-76-474 などの仕様に準拠しています。

ABC ケーブルを使用する利点:

ABC ケーブル ネットワークは、従来のケーブルの代わりに ABC ケーブルを使用することで得られる多くの利点を紹介しました。その一部を次に示します。

安全性の強化:

ABCケーブルは、従来の伝送路を超え、安全性・安心性・信頼性に優れています。

コスト効率の高いメンテナンス:

これらのケーブルは電力、設置、メンテナンスのコストが低いため、費用対効果の高い代替品となります。これにより、架空バンドル ケーブルが広く採用され、時代遅れの裸銅およびアルミニウム導体が世界中で置き換えられました。

多用途なアプリケーション:

ABC ケーブルは、さまざまな環境での設置に適しています。従来の非絶縁ケーブルとは異なり、混雑した都市部、丘陵地、鬱蒼とした森林などの困難な地域に最適です。 ABC Cable Company は、周囲の環境を乱すことなく電力線を敷設することを保証します。

短絡に対する保護:

優れた絶縁性により、偶発的な感電死のリスクが大幅に軽減されます。

競争力のある価格設定:

ABC ケーブルの価格は経済的であるため、従来のケーブルと比較して魅力的な選択肢となっています。

Simplified Fault Detection:

ABC ケーブルが見えるため、システム障害の検出が容易になります。さらに、ABC ケーブルでは、特に検出の取り組みを強化する ZW ケーブルを使用する場合、浸水や盗電などの問題はあまり心配されません。

簡単なインストール:

ABC ケーブルにはクロスバーや絶縁体が必要ないため、設置が合理化され、設置の複雑さが大幅に軽減されます。

DAYA MV 空中結束導体ケーブルの詳細

DAYA MV 架空束線導体ケーブル 動作条件

仕様:

サイズ (AWG または KCM): 636.0

座礁 (AL/STL): 26/7

直径インチ: アルミニウム: 0.1564

直径インチ: スチール: 0.1216

直径インチ: スチールコア: 0.3648

直径インチ: ケーブル外径: 0.990

重量ポンド/1000FT: アルミニウム: 499。

重量ポンド/1000FT: スチール: 276.2

重量ポンド/1000FT: 合計: 874.1

含有率: アルミニウム: 68.53

含有率: スチール: 31.47

レート破断強度 (ポンド): 25,200

OHMS/1000フィート: 20℃でのDC: 0.0267

OHMS/1000フィート: AC、75°C: 0.033

電流容量: 789 アンペア

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

*お客様のご要望に応じて、カスタマイズされたOEM梱包も提供できます。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積もりはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA MV 架空束線導体ケーブルパラメータ (仕様)

相導体
