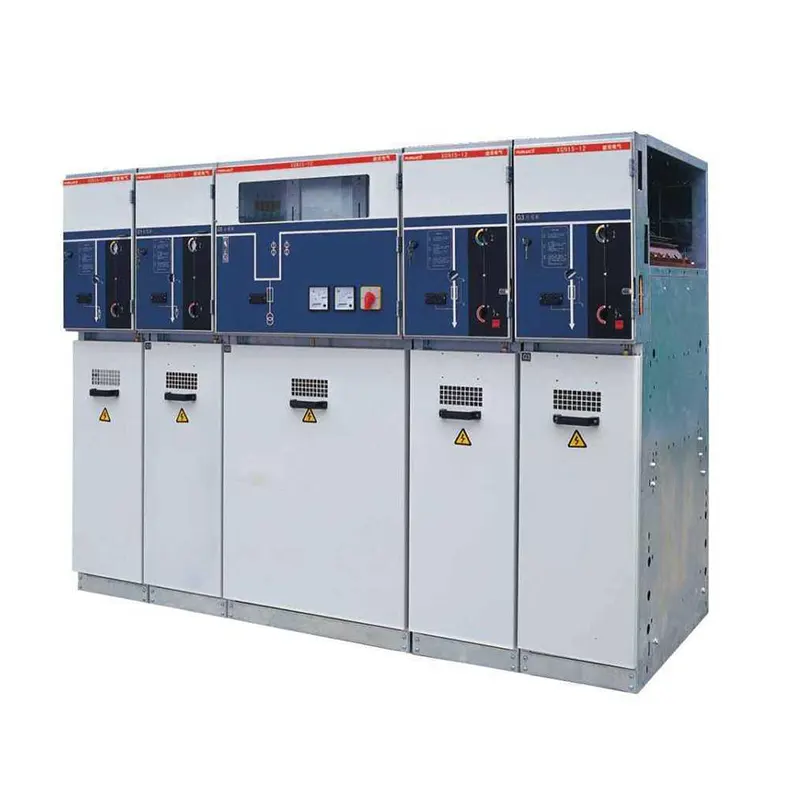

金属製のリングメインユニット

リングメインユニットは、金属製の電気機器です。 「リング」という用語は、各スイッチギアキャビネットがリング内でラインパワーを送信できるという事実を指します。左または右の電気端から供給できます。左の電気端が故障した場合、右の電気端が適切に機能し、スイッチギアが適切に動作するようにします。これは、機器の稼働時間を維持するだけでなく、生産性を確保する方法です。

自分の金属製のリングメインユニットは、40.5kVの電源システムで使用され、負荷電流を接続および切断し、電源システムと配電ラインを制御および保護します。リングネットワーク電源およびターミナル電源機器として、開閉装置は、変電所、産業および鉱業企業、高層ビル、住宅地、事前にインストールされた変電所およびその他の場所で広く使用されています。

製品のメインスイッチは通常、負荷スイッチを採用し、ほとんどがSF6ロードスイッチです。変圧器保護は、LBSとヒューズの組み合わせを採用します。これは、真空回路ブレーカータイプのスイッチギアよりも費用対効果が高く、より小さな領域を占有し、設置と拡張が容易です。

金属製のリングメインユニットには、単純な設置、長いサービス寿命、寿命のないメンテナンス、安全で安定した操作の利点があります。標準のSF6ロードスイッチに加えて、切断スイッチ、真空回路ブレーカー、接地スイッチなどを装備することもできます。

定常構造

開閉装置は、バスコンパートメントと、SF6ガスで密封された密閉型の回路ブレーカーコンパートメントで構成されています。

●溶接ステンレス鋼のエンクロージャー

●モジュラー設計

●圧力緩和のためのダクト

●プラグインバスコネクタで組み合わせたパネル

●ケーブル接続内側コーンプラグインシステム

製品の注意事項：

1。周囲の気温：-15℃〜+40℃;

2。周囲の湿度：毎日の平均相対湿度が95％を超えていないことを確認する必要がありますが、毎月の平均相対湿度は90％を超えていません。

3.キャビネット設置サイトの水平高度は、3000メートル以下でなければなりません。

4。地震：地震強度は8度以下です。

5。周囲空気：腐食性または可燃性のガス、水蒸気などによって明らかに汚染されるべきではありません。 6.明らかな汚染。

6、金属製のリングメインユニットは、深刻な汚物と頻繁な暴力振動なしでその場所に設置する必要があります。厳しい条件の重大度設計は、Iレベルの要件を満たす必要があります。

7 furd製品のインストール条件について質問がある場合は、実行可能なソリューションを提供するためにお問い合わせください。
