屋内乾式変圧器

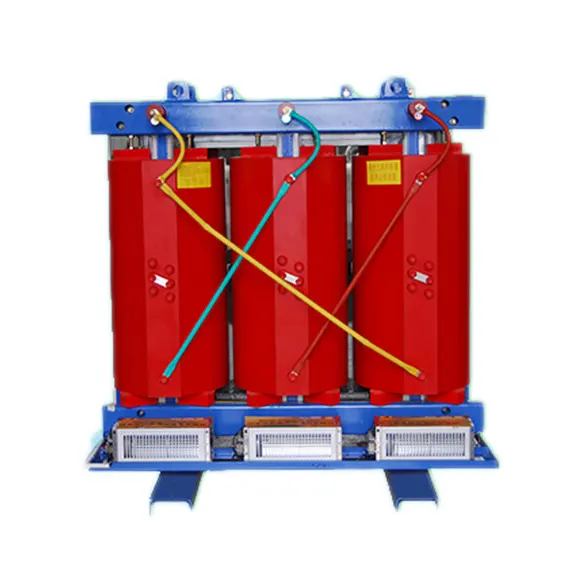

DAYA屋内乾式変圧器詳細

乾式変圧器は、安全で信頼性の高い電力が重要な屋内および屋外の用途に適しています。巻線内の冷却ダクトにより、熱が空気中に放散されます。乾式タイプは、屋内の商業ビルや軽工業施設のほぼすべての周囲条件下で動作できます。

通常の条件下では、標準定格の乾式配電変圧器は、周囲温度が 1 日平均で 30 °C を超えず、常に 40 °C を超えない高度 1000 m (3300 フィート) 未満の場所に設置できます。 -20 °C を下回らない温度。

非換気乾式変圧器を屋外用途で使用する場合は、耐候性の筐体を備える必要があります。施設管理チームは、周囲の温度と高度も考慮する必要があります。

DAYA屋内乾式変圧器の特徴

乾式変圧器には、3 つの一般的な絶縁クラスがあります。絶縁の主な特徴は、絶縁耐力を提供し、特定の熱制限に耐えることができることです。断熱クラスは次のとおりです。

• 220℃（クラスR）。
• 180℃（H種）、
• 155℃（クラスF）。
• 130℃（クラスB）。
• 105℃（クラスA）。

温度上昇定格は周囲温度に対する全負荷上昇に基づいています (通常は周囲温度より 40°C 高く、150°C (クラス H 絶縁でのみ使用可能)、115°C (クラス H およびクラス F 絶縁で使用可能)、および 80°C です) (クラス H、F、および B 絶縁で利用可能) 各クラスに 30°C の巻線ホット スポット許容値が提供されています。温度上昇が低い変圧器は、特に 50% 以上の負荷でより効率的です。全負荷損失は 115 °C の変圧器は 150°C の変圧器より約 30% 小さく、80°C の変圧器の損失は 115°C の変圧器より約 15%、150°C の変圧器より約 40% 小さくなります。 C 変圧器の範囲は、30 kVA までは約 4% ～ 5%、500 kVA 以上では 2% 未満です。全負荷の 65% 以上で継続的に動作する場合、115°C の変圧器は 150°C を超えても元が取れます。変圧器の寿命は 2 年以内 (全負荷の 90% で動作した場合は 1 年)、80°C の変圧器は 2 年間で回収するには全負荷の 75% 以上で動作し、2 年で回収するには 100% 負荷での動作が必要です。 150°C の変圧器で 1 年間。全負荷の 80% 以上で継続的に動作させた場合、80°C の変圧器は 2 年以内に 115°C の変圧器よりも回収されます。全負荷の 50% 未満の負荷では、115°C または 80°C の変圧器のいずれも、150°C の変圧器に対する回収は基本的にないことに注意してください。また、40% 未満の負荷では、変圧器の温度上昇が低くなり、温度上昇が少なくなります。 150℃の変圧器より効率的です。したがって、回収できないだけでなく、年間の運用コストも高くなります。

DAYA 屋内乾式変圧器 通常の動作環境の条件:

1. 周囲温度: -5 ～ +40、24 時間の平均温度が +35 を超えてはなりません。

2. 屋内に設置して使用してください。運用現場の標高は 2000M を超えてはなりません。

3. 相対湿度は最高温度 +40 で 50% を超えてはなりません。温度が低い場合は、相対湿度が高くても許容されます。元。 +20で90%。ただし、気温の変化を考慮すると、カジュアルに適度な結露が発生する可能性があります。

4. 設置勾配は 5 を超えてはなりません。

5. 激しい振動や衝撃のない場所、電気部品の腐食が不十分な場所に設置してください。

6. 特定の要件がある場合は、製造工場にご相談ください。
