ACSR AW 裸導体ケーブル

DAYA Electrical は、中国の大規模な ACSR AW 裸導体ケーブルのメーカーおよびサプライヤーです。当社は長年にわたり高電圧機器に特化してきました。当社の製品は価格面で優れており、南米、中東、アフリカ、東南アジアのほとんどの市場をカバーしています。中国における貴社の長期的なパートナーとなることを楽しみにしています。裸架空送電および一次および二次配電ケーブルとして使用されます。 ACSR/AW は、ACSR と同様の強度特性を備え、鋼芯線のアルミニウム被覆によりわずかに大きい電流容量と耐腐食性を備えています。

お問い合わせを送信

PDFダウンロード

製品説明

工事：

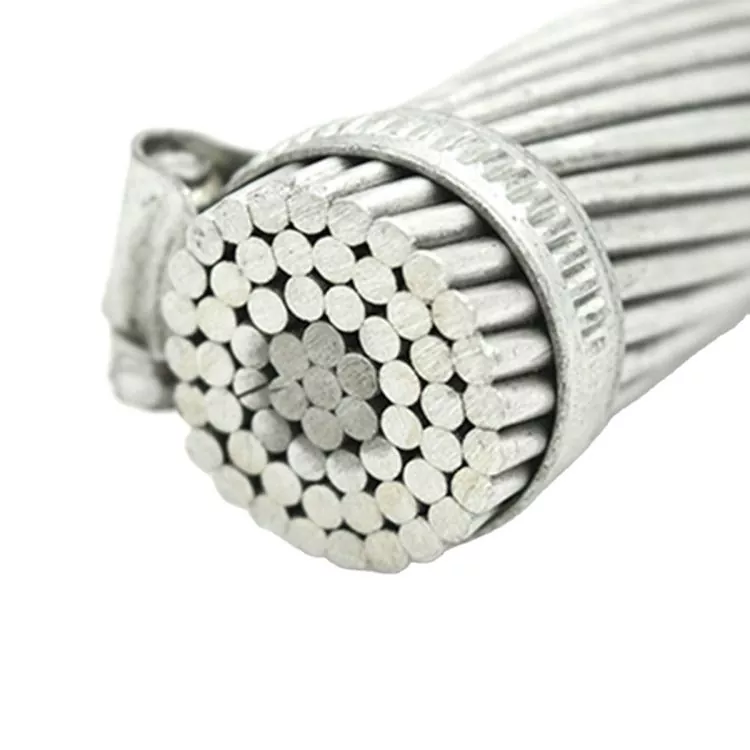

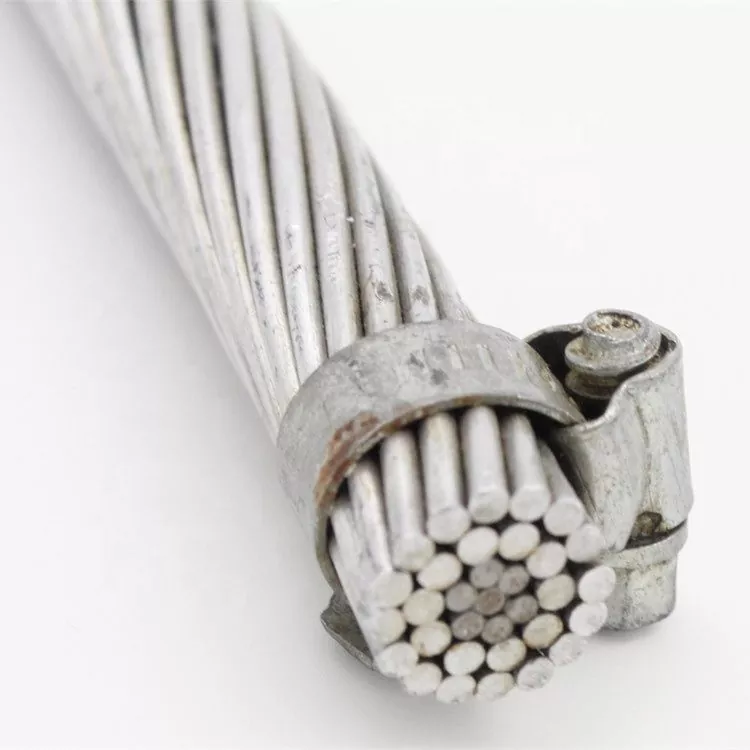

ACSR 導体は、アルミニウムと亜鉛メッキ鋼の複数のワイヤを同心円状に撚り合わせて形成されます。コアを形成するワイヤは亜鉛メッキ鋼製で、外層はアルミニウム製です。亜鉛メッキ鋼芯は通常、1、7、または 19 本のワイヤで構成されます。スチールワイヤーとアルミニウムワイヤーの直径は同じでも、異なっていても構いません。コアにグリースを塗布するか、ケーブル全体にグリースを注入することにより、追加の腐食保護が可能になります。アルミニウムとスチールの相対比率を変えることにより、特定の用途に必要な特性を達成できます。

標準：

当社は、IEC61089、BS215、ASTM B232、DIN48204、

JIS C3110、お客様の特殊仕様にも対応可能です。

ACSR導体規格

* ASTM B-232 * BS EN-50182

* CSAC 61089 * AS/NZS 3607

* DIN 48204 * IEC 61089

* GB/T 1179 * ASTM B711

ACSR導体アプリケーション

ACSR導体は、優れた特性を備えているため、さまざまな電圧レベルの送電線で広く使用されています。

シンプルな構造、絶縁やメンテナンスの容易さ、低コストで大きな伝送容量が特徴です。そして彼らは

川の谷や特別な地形が存在する場所を横切る敷設にも適しています。

DAYA ACSR AW 裸導体ケーブルの詳細

DAYA ACSR AW 裸導体ケーブル動作条件

応用：

裸架空送電ケーブルおよび一次および二次配電ケーブルとして使用されます。 ACSR はライン設計に最適な強度を提供します。スチールコアの撚りを変えることで、電流容量を犠牲にすることなく必要な強度を実現できます。

製品の特徴：

アルミニウム合金 1350-H-19 ワイヤ、1 本の鋼芯の周囲に同心円状に撚り合わされています。 ACSR 用のコアワイヤは、クラス A、B、または C 亜鉛メッキで利用可能です。「アルミメッキ」アルミニウムコーティング (AZ);またはアルミニウムクラッド（AW）。コアにグリースを塗布するか、ケーブル全体にグリースを注入することで、追加の腐食保護が可能です。

仕様:

ACSR 裸導体は、次の ASTM 仕様を満たすかそれを超えています。

B-230 電気用アルミ線 1350-H19

B-231 アルミニウム導体、同心撚り

B-232 アルミニウム導体、同心撚り線、被覆鋼鉄強化

B-341 アルミ導体用アルミ被覆鋼心線・鋼強化（ACSR/AZ）

B-498 アルミニウム導体用亜鉛被覆鋼心線鋼強化(ACSR/AZ)

B-500 アルミニウム導体用亜鉛被覆およびアルミニウム被覆鋼より線コア、鋼鉄強化（ACSR）

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

※お客様のご要望に応じてカスタマイズされたOEM梱包も承ります。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積りはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA ACSR AW 裸導体ケーブルパラメータ (仕様)

コードワード	サイズ(AWG オルクミル)	より線(Al/Aw)	直径(インチ)				1000フィートあたりの重量(ポンド)			定格強度(ポンド)	抵抗 OHMS/1000 フィート。		許容電流値+(アンペア)
			個別のワイヤー		AWコア	コンプ。ケーブル	アル	ああ	合計		DC@20°C	AC@75°C
			アル	ああ	AWコア	コンプ。ケーブル	アル	ああ	合計		DC@20°C	AC@75°C
白鳥/ああ	4	6/1	.0834	.0834	.0834	.25	39	16	55	1780	.3917	.4770	145
スワネイト/オー	4	7/1	.0772	.103	.103	.257	39	24	63	2280	.3814	.4642	148
スズメ/ああ	2	6/1	.1052	.1052	.1052	.316	62	25	87	2760	.2462	.2997	194
スパーレート/Aw	2	7/1	.0974	.1298	.1298	.325	62	38	100	3510	.2396	.2917	198
ロビン/オー	1	6/1	.1181	.1181	.1181	.354	78	31	109	3450	.1950	.2373	225
レイヴン/ああ	1/0	6/1	.1327	.1327	.1327	.398	99	39	138	4250	.1547	.1884	260
ウズラ/Aw	2/0	6/1	.1489	.1489	.1489	.447	124	50	174	5130	.1227	.1494	301
ピジョン/Aw	3/0	6/1	.1672	.1672	.1672	.502	156	63	219	6300	.09747	.1188	347
ペンギン/ああ	4/0	6/1	.1878	.1878	.1878	.563	197	79	277	7690	.07726	.09422	402
ワックスウィング/Aw	266.8	18/1	.1217	.1217	.1217	.609	250	33	283	6820	.06364	.07776	451
ヤマウズラ/Aw	266.8	年中無休	.1013	.0788	.2363	.642	251	98	349	10800	.06169	.07541	465
ダチョウ/Aw	300.0	年中無休	.1074	.0835	.2506	.68	283	110	393	12100	.05489	.06712	500
マーリン/ああ	336.4	18/1	.1367	.1367	.1367	.684	315	42	357	8540	.05044	.06175	522
リネット/オー	336.4	年中無休	.1137	.0885	.2654	.72	317	123	440	13500	.04897	.05989	537
コウライウグイス/Aw	336.4	7/30	.1059	.1059	.3177	.741	318	177	494	16700	.04795	.05861	547
コガラ/Aw	397.5	18/1	.1486	.1486	.1486	.743	373	50	422	9780	.04268	.05230	580
ブラント/オー	397.5	24時間365日	.1287	.0858	.2574	.772	374	116	490	14100	.04185	.05124	592
トキ/アウ	397.5	年中無休	.1236	.0962	.2885	.783	374	146	520	15800	.04144	.05072	597
ヒバリ/ああ	397.5	7/30	.1151	.1151	.3453	.806	375	209	584	19600	.04059	.04965	608
ペリカン/Aw	477	18/1	.1628	.1628	.1628	.814	447	59	507	11500	.03556	.04344	651
ちらつき/Aw	477	24時間365日	.141	.094	.2819	.846	449	139	589	16700	.03487	.04273	663
ホーク/オー	477.0	年中無休	.1354	.1053	.316	.858	449	175	624	18900	.03453	.04231	669
編/Aw	477.0	7/30	.1261	.1261	.3783	.883	450	251	701	23400	.03382	.04139	682
ミサゴ/Aw	556.5	18/1	.1758	.1758	.1758	.879	522	69	591	13200	.03050	.03749	715
インコ/ああ	556.5	24時間365日	.1523	.1015	.3045	.914	524	163	687	19300	.02989	.03667	731
鳩/ああ	556.5	年中無休	.1463	.1138	.3413	.927	524	204	728	21900	.02958	.03627	737
イーグル/オー	556.5	7/30	.1362	.1362	.4086	.953	525	293	818	26800	.02899	.03551	751
孔雀/ああ	605.0	24時間365日	.1588	.1058	.3175	.953	570	177	746	21000	.02749	.03377	770
喧嘩/ああ	605.0	年中無休	.1525	.1186	.3559	.966	570	222	792	23600	.02588	.03341	777
ティール/Aw	605.0	19/30	.142	.0852	.426	.994	571	311	883	28500	.02672	.03274	791
キングバード/Aw	636.0	18/1	.188	.188	.188	.94	596	79	675	15000	.02667	.03286	778
ルーク/オー	636.0	24時間365日	.1628	.1085	.3256	.977	599	186	785	22000	.02616	.03216	794
グロスビーク/Aw	636.0	年中無休	.1564	.1216	.3649	.991	599	233	832	24800	.02588	.03179	801
フラミンゴ/ああ	666.6	24時間365日	.1667	.1111	.3333	1	628	195	823	23100	.02495	.03069	818
カツオドリ/Aw	666.6	年中無休	.1601	.1245	.3736	1.014	628	245	872	26000	.02470	.03034	825
ムクドリ/ああ	715.5	年中無休	.1659	.129	.3871	1.051	674	263	936	27500	.02300	.02830	863

DAYA ACSR AW 裸導体ケーブルサービス

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

販売後

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、弊社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4. お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。

DAYA Sf6 サーキットブレーカーに関するよくある質問

1.Q: あなたはメーカーですか、それとも貿易業者ですか?

A:私たちは全員、会社の主な業務として、低圧開閉装置、配電盤、防爆盤の設計、生産、システムプログラミングを行っています。

2.Q: OEM/ODM をサポートするかどうか。私たちのサイズに合わせて機器を設計できますか?

A: もちろん、お客様の要件に応じてあらゆる製品をカスタマイズでき、設計ソリューションとソリューションを提供できます。

3.Q: なぜ他の人ではなくあなたから購入する必要があるのですか?

A: まず第一に、当社はすべてのお客様に IT コンサルタントとサービスチームからなる非常に専門的なサポートを提供できます。第二に、当社の主要エンジニアは配電機器開発で 20 年以上の経験があります。

4.Q: 納期についてはどうですか?

A：通常、納期は約7〜15日です。ただし、それは顧客の要件と

製品の量。

5.Q: 出荷についてはどうですか?

A：DHL、FedEx、UPSなどで発送を手配できます。もちろん、お客様は独自の運送業者を使用することもできます。

6.Q: 支払い条件についてはどうですか?

A: T/T、Paypal、Apple Pay、Google Pay、Western Union などをサポートしています。もちろん、これについては議論することができます。
