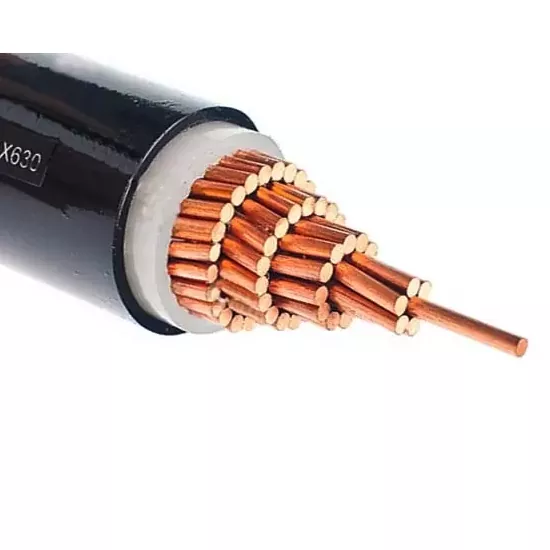

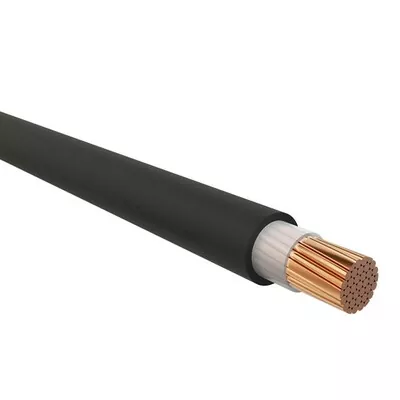

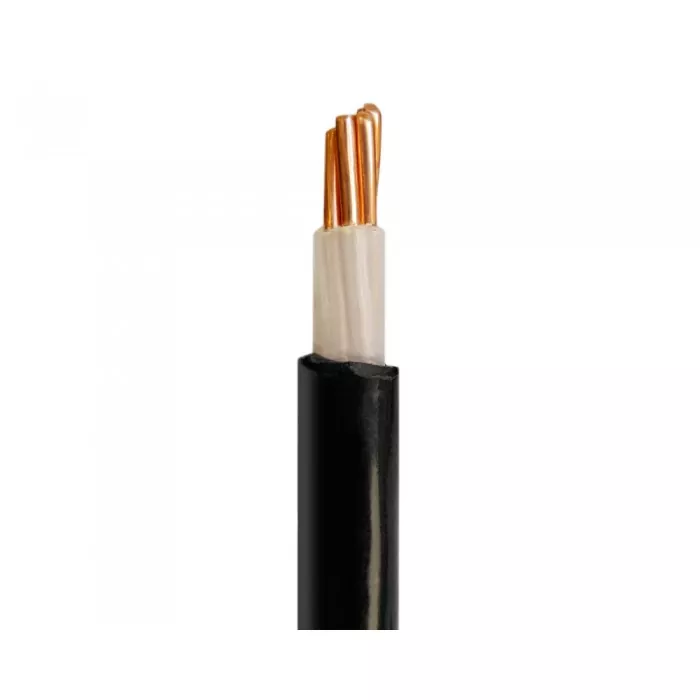

0.6/1kv CU/XLPE/SWA/PVC 電源ケーブル

DAYA Electrical は、中国の大規模な 0.6/1kv CU/XLPE/SWA/PVC 電源ケーブルのメーカーおよびサプライヤーです。当社は長年にわたり高電圧機器に特化してきました。当社の製品は価格面で優れており、南米、中東、アフリカ、東南アジアのほとんどの市場をカバーしています。 Eland Cables は、英国規格 BS5467 および BS6724 に従って製造された、BASEC 認定の低電圧外装ケーブルの大手サプライヤーです。これには、ケーブル電流定格が 0.6/1kV および 1.9/3.3kV の PVC シース単心ケーブル (XLPE/PVC/AWA/PVC) および多心ケーブル (XLPE/PVC/SWA/PVC) が含まれます。また、同じ電圧定格の低煙ゼロハロゲンシングルコア XLPE/LSZH/AWA/LSZH およびマルチコア XLPE/LSZH/SWA/LSZH も含まれます。

お問い合わせを送信

PDFダウンロード

製品説明

応用

この範囲の低電圧外装ケーブルは、主電源ケーブル、主電源外装ケーブル、ブックレットおよび非ブックレット外装ケーブルと呼ばれることがよくあります。単芯ケーブルはアルミニウム線(AWA)で外装されており、外装内での誘導電流を防止します。 3 コアケーブル、4 コアケーブル、およびその他のマルチコアバージョンは、亜鉛メッキ鋼線 (SWA) で外装されており、幅広いコアと導体サイズで入手できます。この一連の XLPE 絶縁ケーブルは、煙や有毒ガスの放出によって人命や敏感な機器に深刻な脅威が生じる可能性がある用途向けに、UV 安定性 PVC 外側シースまたは低煙ゼロハロゲン (LSZH シース) 特性を備えた製品が用意されています。火。

XLPE/SWA および XLPE/AWA - PVC および LSZH ケーブルアクセサリ

XLPE ケーブルのサプライヤーとして、当社のケーブルに完璧に適合するように設計およびテストされた、SWA グランド、終端、クリップ、クリートなどの補完的な高品質のケーブルアクセサリも取り揃えています。 BS6724 および BS5467 のケーブル定格や SWA ケーブルのサイズなどの詳細については、技術データシートを参照するか、お客様のアプリケーションおよび特定の要件について当社の技術エンジニアにご相談ください。

工事

1 導体

単純な円形の圧縮または成形された銅またはアルミニウムより線導体で、IEC 60228 クラス 2 に準拠します。

2 絶縁

XLPE (架橋ポリエチレン) 定格温度 90 °C。

3 色でコアを識別

シングルコア - ナチュラル (リクエストに応じて黒)

2 つのコア - 赤、黒

3 つのコア - 赤、黄、青

4 つのコア - 赤、黄、青、黒

5 つのコア - 赤、黄、青、黒、緑/黄

4 組み立て

2 つ、3 つ、4 つ、または 5 つの絶縁導体が一緒に重ねられ、必要に応じて、絶縁体と適合する非吸湿性の材料が充填されます。ケーブルの外形が実質的に円形のままであり、コアとシースの間に接着が発生しない場合には、充填を省略することができます。

5 鞘

IEC 60502 に準拠した PVC タイプ ST2、色は黒。

DAYA 0.6/1kv CU/XLPE/SWA/PVC 電源ケーブルの詳細

DAYA 0.6/1kv CU/XLPE/SWA/PVC 電源ケーブル動作条件

仕様:

サイズ (AWG または KCM): 636.0

座礁 (AL/STL): 26/7

直径インチ: アルミニウム: 0.1564

直径インチ: スチール: 0.1216

直径インチ: スチールコア: 0.3648

直径インチ: ケーブル外径: 0.990

重量ポンド/1000FT: アルミニウム: 499。

重量ポンド/1000FT: スチール: 276.2

重量ポンド/1000FT: 合計: 874.1

含有率: アルミニウム: 68.53

含有率: スチール: 31.47

レート破断強度 (ポンド): 25,200

OHMS/1000フィート: 20℃でのDC: 0.0267

OHMS/1000フィート: AC、75°C: 0.033

電流容量: 789 アンペア

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

※お客様のご要望に応じてカスタマイズされたOEM梱包も承ります。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積りはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA 0.6/1kv CU/XLPE/SWA/PVC 電源ケーブルパラメータ (仕様)

	電気データ									ディメンションサンド		ケーブルコード
公称	電気データ									重み
公称			連続定格電流							約全径	約総重量
クロス	最大。導体
断面積	抵抗
断面積	DCで	猫	直接埋設		埋設ダクト内		自由な空気
	20℃	90℃	接地		埋設ダクト内		自由な空気
mm²	Î© / km	Î© / km	(a)	(b)	(c)	(d)	(e)	(f)	(g)
mm²	Î© / km	Î© / km	A	A	A	A	A	A	A	んん	kg / km
1.5	12.1000	15.4287	27	28	20	23	23	23	31	5.8	50	C208XA10100MB51IMR
2.5	7.4100	9.4485	36	36	26	30	30	31	40	6.2	65	C210XA10100MB51IMR
4	4.6100	5.8782	46	46	34	38	40	41	53	6.8	85	C212XA10100MB51IMR
6	3.0800	3.9274	57	57	42	48	50	52	68	7.3	105	C213XA10100MB51IMR
10	1.8300	2.3335	75	75	56	63	68	70	91	7.9	140	C314XA10100MB51IMR
16	1.1500	1.4665	97	97	73	82	91	93	121	8.9	205	C315XA10100MB51IMR
25	0.7270	0.9273	124	124	96	106	122	125	161	10.5	300	C316XA10100MB51IMR
35	0.5240	0.6686	149	149	117	128	150	154	198	11.5	395	C317XA10100MB51IMR
50	0.3870	0.4941	175	176	140	153	183	189	240	12.9	520	C318XA10100MB51IMR
70	0.2680	0.3428	214	215	174	188	233	240	304	14.7	725	C319XA10100MB51IMR
95	0.1930	0.2476	257	256	212	227	288	297	374	16.5	980	C345XA10100MB51IMR
120	0.1530	0.1970	291	292	243	260	335	346	434	18.0	1220	C346XA10100MB51IMR
150	0.1240	0.1605	327	327	277	295	388	400	499	20.1	1500	C347XA10100MB51IMR
185	0.0991	0.1294	369	369	316	336	450	464	577	22.2	1860	C348XA10100MB51IMR
240	0.0754	0.1002	425	426	371	393	536	553	688	24.9	2415	C349XA10100MB51IMR
300	0.0601	0.0817	479	473	422	447	620	641	797	27.7	2990	C350XA10100MB51IMR
400	0.0470	0.0663	539	540	482	512	720	743	928	30.9	3845	C351XA10100MB51IMR
500	0.0366	0.0545	604	606	549	587	834	862	1084	34.9	4950	C352XA10100MB51IMF
630	0.0283	0.0454	674	673	619	668	955	986	1257	39.3	6295	C353XA10100MB51IMF
800	0.0221	0.0390	739	741	688	750	1078	1116	1440	43.6	8090	C354XA10100MB51IMF
1000	0.0176	0.0346	807	808	766	841	1234	1276	1674	52.2	10150	C255XA10100MB51IMF

DAYA 0.6/1kv CU/XLPE/SWA/PVC 電源ケーブルサービス

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

販売後

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、弊社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4. お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。

DAYA 0.6/1kv CU/XLPE/SWA/PVC 電源ケーブル FAQ

1.Q: あなたはメーカーですか、それとも貿易業者ですか?

A:私たちは全員、会社の主な業務として、低圧開閉装置、配電盤、防爆盤の設計、生産、システムプログラミングを行っています。

2.Q: OEM/ODM をサポートするかどうか。私たちのサイズに合わせて機器を設計できますか?

A: もちろん、お客様の要件に応じてあらゆる製品をカスタマイズでき、設計ソリューションとソリューションを提供できます。

3.Q: なぜ他の人ではなくあなたから購入する必要があるのですか?

A: まず第一に、当社はすべてのお客様に IT コンサルタントとサービスチームからなる非常に専門的なサポートを提供できます。第二に、当社の主要エンジニアは配電機器開発で 20 年以上の経験があります。

4.Q: 納期についてはどうですか?

A：通常、納期は約7〜15日です。ただし、それは顧客の要件と

製品の量。

5.Q: 出荷についてはどうですか?

A：DHL、FedEx、UPSなどで発送を手配できます。もちろん、お客様は独自の運送業者を使用することもできます。

6.Q: 支払い条件についてはどうですか?

A: T/T、Paypal、Apple Pay、Google Pay、Western Union などをサポートしています。もちろん、これについては議論することができます。
