0.6/1 kV 銅導体で外装された多心ケーブル

DAYA Electrical は、中国の銅導体で外装された大規模な 0.6/1 kV マルチコアケーブルのメーカーおよびサプライヤーです。当社は長年にわたり高電圧機器に特化してきました。当社の製品は価格面で優れており、南米、中東、アフリカ、東南アジアのほとんどの市場をカバーしています。私たちは、中国での長期的なパートナーになることを楽しみにしています。裸の架空送電線として、また一次および二次配電線およびメッセンジャーのサポートとして使用されます。銅またはアルミニウム導体、XLPE 絶縁、PVC シースを備えた単芯ケーブルと多芯ケーブル。ケーブルの定格は 0.6 / 1 (1.2) kV で、IEC 60502 に準拠しています。

応用

Southwire の 15KV ケーブルは、湿った場所と乾燥した場所、導管、ダクト、トラフ、トレイ、直接埋設、および優れた電気特性が求められる場所での使用に適しています。これらのケーブルは、通常動作の場合は 105°C、緊急過負荷の場合は 140°C、短絡状態の場合は 250°C を超えない導体温度で連続動作できます。コールドベンドの定格は-35°Cです。 ST1 (低煙) サイズ 1/0 以上の場合に評価されます。 PVC ジャケットは SIM テクノロジーで作られており、摩擦係数 COF は 0.2 です。ケーブルは潤滑剤を使わずに電線管に取り付けることができます。最大側壁圧力は 1000 ポンド/フィートと評価されています。

説明

銅またはアルミニウム導体、XLPE 絶縁、PVC シースを備えた単芯ケーブルと多芯ケーブル。ケーブルの定格は 0.6 / 1 (1.2) kV で、IEC 60502 に準拠しています。

工事

1 導体

単純な円形の、圧縮または成形された銅またはアルミニウムより線導体で、IEC 60228 クラス 2 に準拠します。

2 絶縁

XLPE (架橋ポリエチレン) 定格温度 90 °C。

3 色でコアを識別

シングルコア - ナチュラル (リクエストに応じて黒)

2 つのコア - 赤、黒

3 つのコア - 赤、黄、青

4 つのコア - 赤、黄、青、黒

5 つのコア - 赤、黄、青、黒、緑/黄

4 組み立て

2 つ、3 つ、4 つ、または 5 つの絶縁導体が一緒に重ねられ、必要に応じて、絶縁体と適合する非吸湿性の材料が充填されます。ケーブルの外形が実質的に円形のままであり、コアとシースの間に接着が発生しない場合には、充填を省略することができます。

5 鞘

IEC 60502 に準拠した PVC タイプ ST2、色は黒。

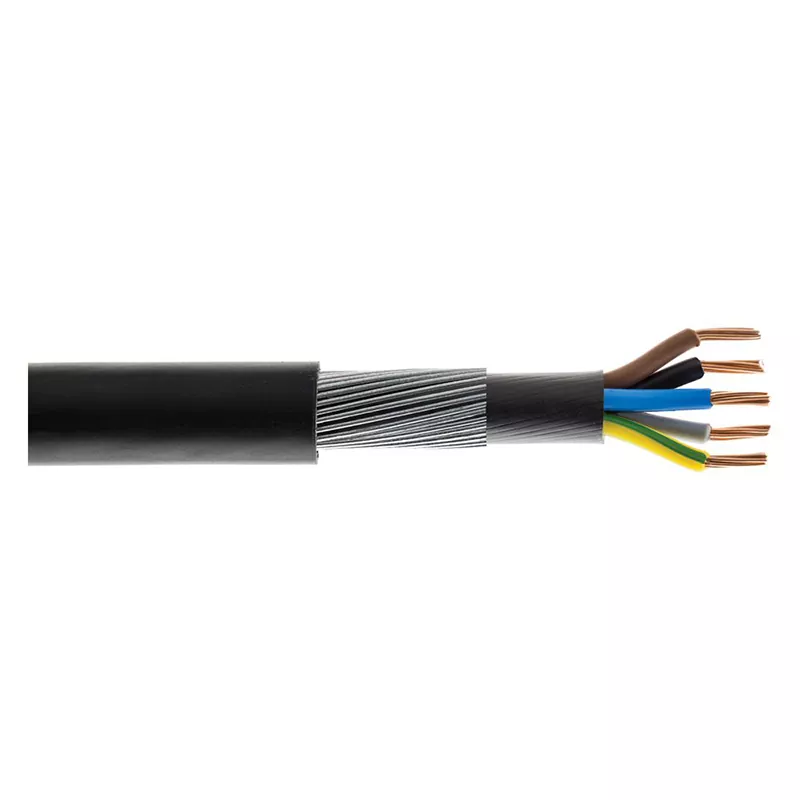

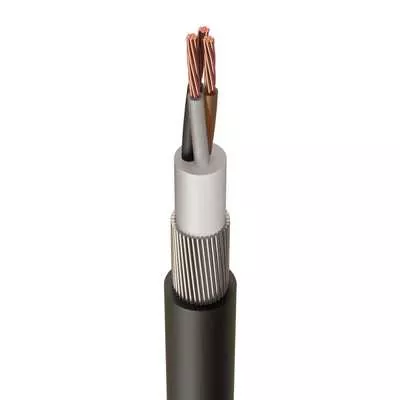

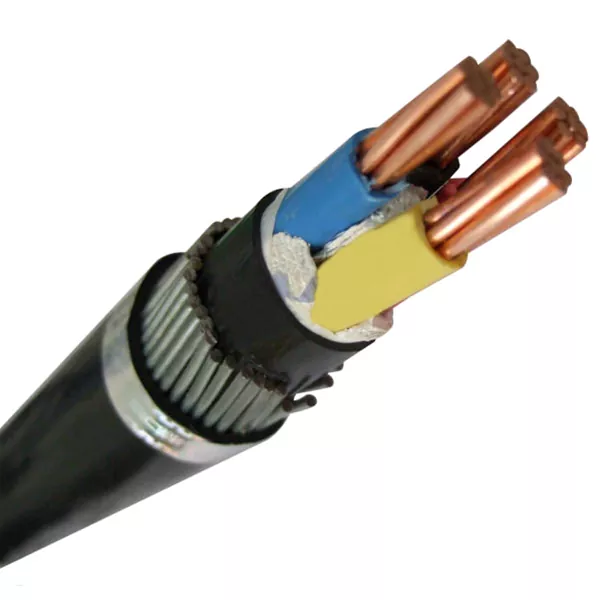

DAYA 0.6/1 kV 銅導体で外装された多芯ケーブルの詳細

DAYA 0.6/1 kV 銅導体で外装された多心ケーブル動作条件

仕様:

サイズ (AWG または KCM): 636.0

座礁 (AL/STL): 26/7

直径インチ: アルミニウム: 0.1564

直径インチ: スチール: 0.1216

直径インチ: スチールコア: 0.3648

直径インチ: ケーブル外径: 0.990

重量ポンド/1000FT: アルミニウム: 499。

重量ポンド/1000FT: スチール: 276.2

重量ポンド/1000FT: 合計: 874.1

含有率: アルミニウム: 68.53

含有率: スチール: 31.47

レート破断強度 (ポンド): 25,200

OHMS/1000フィート: 20℃でのDC: 0.0267

OHMS/1000フィート: AC、75°C: 0.033

電流容量: 789 アンペア

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

※お客様のご要望に応じてカスタマイズされたOEM梱包も承ります。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積りはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA 0.6/1 kV 銅導体で外装された多心ケーブルパラメータ (仕様)

公称クロス断面エリア		電気データ							寸法と重量		ケーブルコード
		最大導体抵抗		連続定格電流					約全径	約全体重さ
		直流20℃	AC70℃	地面に敷設			ダクト内に敷設	自由空気中に放置
mm²		Î© / km	Î© / km	A			A	A	んん	kg / km
2本のコアケーブル
1.5	rm 12.1000 14.4777 27						20	23	13.5 365 C208PA1020WCB01IMR
2.5	rm	7.4100	8.8661	35			25	30	14.4 420 C210PA1020WCB01IMR
4	rm	4.6100	5.5159	46			34	40	16.3 535 C212PA1020WCB01IMR
6	rm	3.0800	3.6853	57			42	51	18.3 750 C213PA1020WCB01IMR
10	rm	1.8300	2.1898	75			56	68	19.5 870 C314PA1020WCB01IMR
16	rm	1.1500	1.3763	97			72	89	21.5 1095 C315PA1020WCB01IMR
25	rm	0.7270	0.8703	125			95	120	25.3 1605 C316PA1020WCB01IMR
35	rm	0.5240	0.6276	149			115	146	27.4 1910 C317PA1020WCB01IMR
3芯ケーブル
1.5	rm 12.1000 14.4777 22					16		19	14.0 400 C208PA1030WCB04IMR
2.5	rm	7.4100	8.8661	29				25	15.0 470 C210PA1030WCB04IMR
4	rm	4.6100	5.5159	38		27		34	17.9 725 C212PA1030WCB04IMR
6	rm	3.0800	3.6853	47				42	19.2 840 C213PA1030WCB04IMR
10	rm	1.8300	2.1898	62		45		57	20.9 980 C314PA1030WCB04IMR
16	rm	1.1500	1.3763	80				75	23.1 1240 C315PA1030WCB04IMR
25	rm	0.7270	0.8703	104		78		101	27.1 1815 C316PA1030WCB04IMR
35	sm	0.5240	0.6276	115				110	2020 年 4 月 26 日 C417PA1030WCB04IMR
50	sm	0.3870	0.4639	137		106		134	30.2 2595 C418PA1030WCB04IMR
70	sm	0.2680	0.3220	167				168	34.5 3605 C419PA1030WCB04IMR
95	sm	0.1930	0.2328	200		159		205	38.7 4630 C445PA1030WCB04IMF
120	sm	0.1530	0.1856	226				235	40.6 5435 C446PA1030WCB04IMF
	四					コアケーブル
1.5	rm 12.1000 14.4777 22							19	14.9 450 C208PA1040WCB08IMR
2.5	rm	7.4100	8.8661	29		21		25	15.9 530 C210PA1040WCB08IMR
4	rm	4.6100	5.5159	38				34	19.1 820 C212PA1040WCB08IMR
6	rm	3.0800	3.6853	47		34		42	20.5 970 C213PA1040WCB08IMR
10	rm	1.8300	2.1898	62				57	22.4 1165 C314PA1040WCB08IMR
16	rm	1.1500	1.3763	80		59		75	25.5 1630 C315PA1040WCB08IMR
25	rm	0.7270	0.8703	104				101	29.3 2190 C316PA1040WCB08IMR
35	sm	0.5240	0.6276	115		88		110	29.9 2545 C417PA1040WCB08IMR
50	sm	0.3870	0.4639	137				134	35.5 3540 C418PA1040WCB08IMR
70	sm	0.2680	0.3220	167		131		168	39.1 4535 C419PA1040WCB08IMR
95	sm	0.1930	0.2328	200				205	44.0 6220 C445PA1040WCB08IMF
120	sm	0.1530	0.1856	226		180		235	47.8 7440 C446PA1040WCB08IMF
150	sm	0.1240	0.1514	252				268	52.5 8855 C447PA1040WCB08IMF
185	sm	0.0991	0.1224	283		232		306	57.9 10765 C448PA1040WCB08IMS
240	sm	0.0754	0.0952	325				358	64.2 13470 C449PA1040WCB08IMS
300	sm	0.0601	0.0780	362		303		406	70.3 16340 C450PA1040WCB08IMS
400	sm	0.0470	0.0638	402				465	80.6 21420 C451PA1040WCB08IMS
500	sm	0.0366	0.0531	442		379		521	88.3 26650 C452PA1040WCB08IMS
中性点が減少した 4 芯ケーブル
25rm	16rm 0.7270 / 1.1500 0.8703 / 1.3763 104					78		101	28.3 2065 C334PA1040WCB08IMR
35sm	16rm 0.5240 / 1.1500 0.6276 / 1.3763				115			110	29.9 2385 C435PA1040WCB08IMR
50sm	25rm 0.3870 / 0.7270 0.4639 / 0.8703 137					106		134	35.5 3300 C436PA1040WCB08IMR
70sm	35sm 0.2680 / 0.5240 0.3220 / 0.6276				167			168	39.1 4135 C437PA1040WCB08IMR
95sm	50sm 0.1930 / 0.3870 0.2328 / 0.4639 200					159		205	44.0 5270 C438PA1040WCB08IMF
120平方メートル	70sm 0.1530 / 0.2680 0.1856 / 0.3220				226			235	47.8 6860 C439PA1040WCB08IMF
150平方メートル	70sm 0.1240 / 0.2680 0.1514 / 0.3220 252					205		268	52.5 7945 C440PA1040WCB08IMF
185sm	95sm 0.0991 / 0.1930 0.1224 / 0.2328				283			306	57.9 9625 C441PA1040WCB08IMF
240平方メートル	120sm 0.0754 / 0.1530 0.0952 / 0.1856 325					269		358	64.2 12020 C442PA1040WCB08IMS
300平方メートル	150sm 0.0601 / 0.1240 0.0780 / 0.1514				362			406	70.3 14575 C443PA1040WCB08IMS
400平方メートル	185sm 0.0470 / 0.0991 0.0638 / 0.1224 402					342		465	80.6 19105 C444PA1040WCB08IMS
500平方メートル	240sm 0.0366 / 0.0754 0.0531 / 0.0952				442			521	88.3 23670 C466PA1040WCB08IMS

DAYA 0.6/1 kV 銅導体で外装された多心ケーブルサービス

先行販売

当社は、お客様のニーズに合わせた技術サポートと完全な配電ソリューションを提供します。ご提供いただいた設計図では実現不可能と判断した場合は、キャビネットの寸法や機器の配置などを調整し、最適なプランをご提案させていただきます。また、お客様の要件を満たすように製品の構成を最適化します。

販売後

何か問題が発生した場合は、まず電話またはメールでサポートさせていただきます。必要に応じてリモートデバッグを実行します。さらに、弊社製品にはトラブルシューティングマニュアルが付属しており、ご自身で故障箇所を見つけて解決する際に参考にしていただけます。ほとんどの問題は上記の方法で解決できます。当社は、内部の仕組みをより深く理解するために、機器に関する詳細な情報を取得するためにほぼ年に一度チェックインします。

私たちの顧客サービスの約束

1. 問題報告または修理依頼を受け取った後、迅速に問題を解決します。

2. 失敗の原因を詳しく説明し、料金は市場価格に応じて請求されます。

3. 検査のために部品を持ち帰る場合は、部品の安全性を維持するために、壊れやすい注意シールを貼り付けるか、シリアル番号を書き留めます。

4. お客様の苦情が正当であると判断された場合、その場で修理料金を返金いたします。

DAYA 0.6/1 kV 銅導体で外装された多心ケーブルのよくある質問

1.Q: あなたはメーカーですか、それとも貿易業者ですか?

A:私たちは全員、会社の主な業務として、低圧開閉装置、配電盤、防爆盤の設計、生産、システムプログラミングを行っています。

2.Q: OEM/ODM をサポートするかどうか。私たちのサイズに合わせて機器を設計できますか?

A: もちろん、お客様の要件に応じてあらゆる製品をカスタマイズでき、設計ソリューションとソリューションを提供できます。

3.Q: なぜ他の人ではなくあなたから購入する必要があるのですか?

A: まず第一に、当社はすべてのお客様に IT コンサルタントとサービスチームからなる非常に専門的なサポートを提供できます。第二に、当社の主要エンジニアは配電機器開発で 20 年以上の経験があります。

4.Q: 納期についてはどうですか?

A：通常、納期は約7〜15日です。ただし、それは顧客の要件と

製品の量。

5.Q: 出荷についてはどうですか?

A：DHL、FedEx、UPSなどで発送を手配できます。もちろん、お客様は独自の運送業者を使用することもできます。

6.Q: 支払い条件についてはどうですか?

A: T/T、Paypal、Apple Pay、Google Pay、Western Union などをサポートしています。もちろん、これについては議論することができます。
