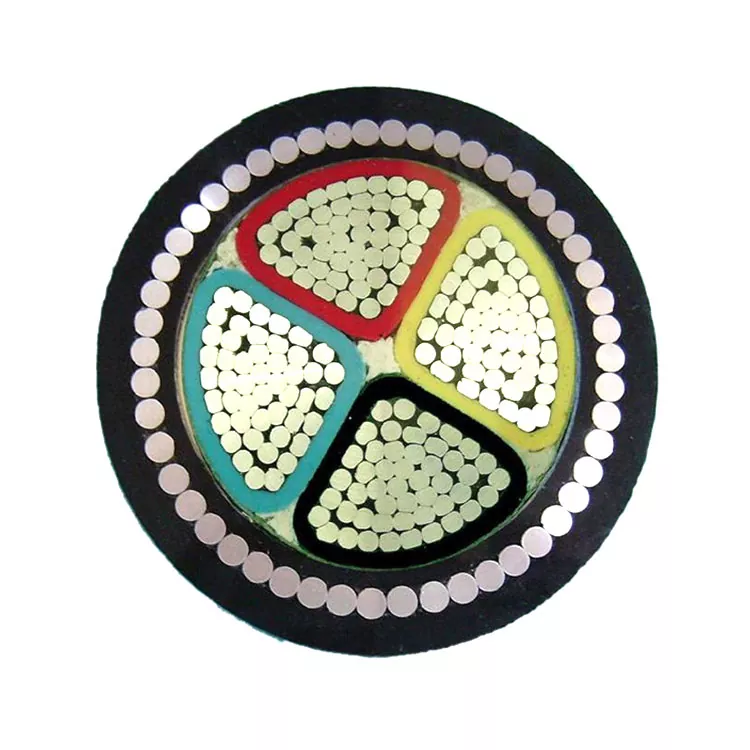

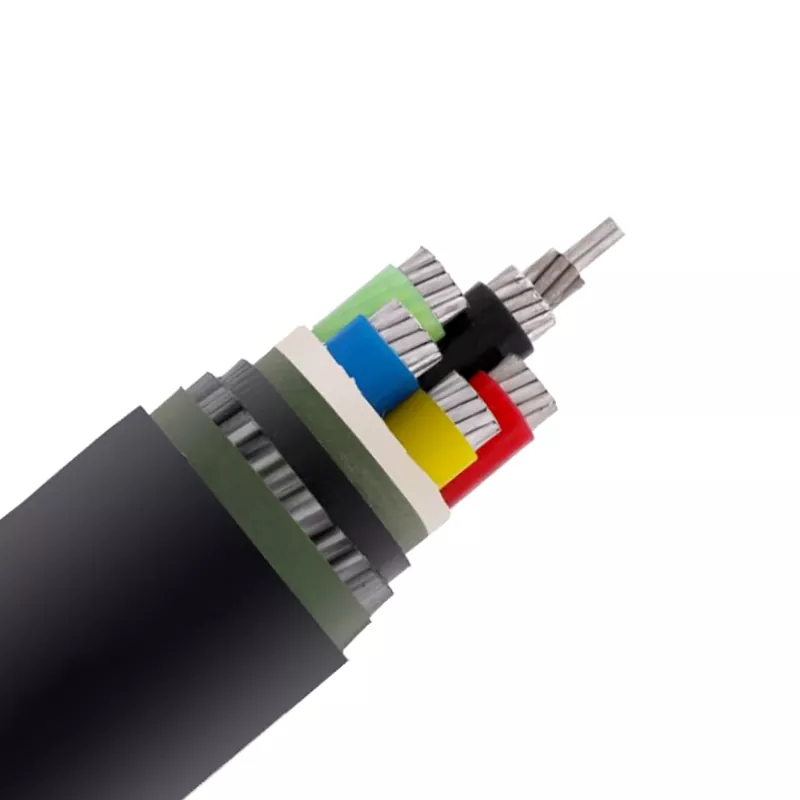

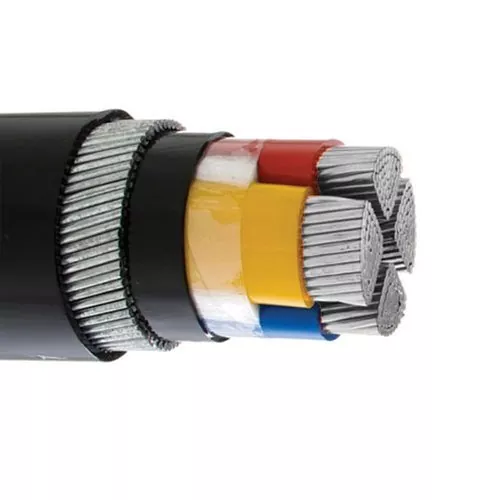

0.6/1 kV アルミニウム導体で外装された多心ケーブル

DAYA Electrical は、中国のアルミニウム導体で外装された大規模な 0.6/1 kV マルチコアケーブルのメーカーおよびサプライヤーです。当社は長年にわたり高電圧機器に特化してきました。当社の製品は価格面で優れており、南米、中東、アフリカ、東南アジアのほとんどの市場をカバーしています。当社は、中国での長期的なパートナーとなることを楽しみにしています。断熱材にはハロゲンフリーで、火災時に有毒ガスを放出する可能性のあるその他の材料は含まれていません。

お問い合わせを送信

PDFダウンロード

製品説明

応用

アルミニウム導体で外装された0.6/1 kVマルチコアケーブルワイヤは、最大300/500Vの定格電圧の電力設備の固定配線または電化製品、家庭用電化製品、照明の柔軟な接続用に設計されています。無酸素銅導体、ハロゲンフリーで人命、環境、物質的資産を保護します。優れた性能、高品質、耐摩耗性。建築用ワイヤー: 火災によるさらなる損傷から貴重な資産を保護する照明器具やユニットを配線するために、乾燥した環境に設置するために使用されます。

これらのケーブルは、石膏の上、中、下に設置するだけでなく、閉じた設置ダクト内に設置することもできます。表面または内蔵または同様の閉鎖システムにあるダクトへの設置は、火災の際に腐食性の煙やガスの排出を抑える必要がある場合、および火災の延焼を軽減する必要がある場合に特に適しています。

0.6/1kVアルミ導体外装多芯ケーブルの製品特長

1) 材質: 撚り線裸銅、高精度無酸素錫メッキ銅。

2) 断熱材: ハロゲンフリー熱可塑性断熱材、LSZH (低煙ゼロハロゲン)。

3) 耐油性、耐薬品性、耐水性に優れています。公共の場所に適しています。

工事

1 導体

単純な円形の圧縮または成形された銅またはアルミニウムより線導体で、IEC 60228 クラス 2 に準拠します。

2 絶縁

XLPE (架橋ポリエチレン) 定格温度 90 °C。

3 色でコアを識別

シングルコア - ナチュラル (リクエストに応じて黒)

2 つのコア - 赤、黒

3 つのコア - 赤、黄、青

4 つのコア - 赤、黄、青、黒

5 つのコア - 赤、黄、青、黒、緑/黄

4 組み立て

2 つ、3 つ、4 つ、または 5 つの絶縁導体が一緒に重ねられ、必要に応じて、絶縁体と適合する非吸湿性の材料が充填されます。ケーブルの外形が実質的に円形のままであり、コアとシースの間に接着が発生しない場合には、充填を省略することができます。

5 鞘

IEC 60502 に準拠した PVC タイプ ST2、色は黒。

DAYA 0.6/1 kV アルミニウム導体で外装された多心ケーブルの詳細

DAYA 0.6/1 kV アルミニウム導体で外装された多心ケーブル動作条件

仕様:

サイズ (AWG または KCM): 636.0

座礁 (AL/STL): 26/7

直径インチ: アルミニウム: 0.1564

直径インチ: スチール: 0.1216

直径インチ: スチールコア: 0.3648

直径インチ: ケーブル外径: 0.990

重量ポンド/1000FT: アルミニウム: 499。

重量ポンド/1000FT: スチール: 276.2

重量ポンド/1000FT: 合計: 874.1

含有率: アルミニウム: 68.53

含有率: スチール: 31.47

レート破断強度 (ポンド): 25,200

OHMS/1000フィート: 20℃でのDC: 0.0267

OHMS/1000フィート: AC、75°C: 0.033

電流容量: 789 アンペア

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

※お客様のご要望に応じてカスタマイズされたOEM梱包も承ります。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積りはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA 0.6/1 kV アルミニウム導体で外装された多心ケーブルパラメータ (仕様)

公称クロス断面エリア		電気データ							寸法と重量		ケーブルコード
		最大導体抵抗		連続定格電流					約全径	約全体重さ
		直流20℃	AC70℃	地面に敷設			ダクト内に敷設	自由空気中に放置	約全径	約全体重さ
mm²		Î© / km	Î© / km	A			A	A	んん	kg / km
2本のコアケーブル
10	rm	3.0800	3.7007	58			43	52	19.5	750	A314PA1020WCB01IMR
16	rm	1.9100	2.2950	75			56	69	21.5	900	A315PA1020WCB01IMR
25	rm	1.2000	1.4421	97			74	93	24.8	1265	A316PA1020WCB01IMR
35	rm	0.8680	1.0433	116			89	113	27.4	1490	A317PA1020WCB01IMR
3芯ケーブル
10	rm	3.0800	3.7007	48		35		44	20.9	800	A314PA1030WCB04IMR
16	rm	1.9100	2.2950	62				58	23.1	955	A315PA1030WCB04IMR
25	rm	1.2000	1.4421	81		60		78	26.5	1335	A316PA1030WCB04IMR
35	sm	0.8680	1.0433	89				85	26.4	1385	A417PA1030WCB04IMR
50	sm	0.6410	0.7707	106		82		104	30.2	1735	A418PA1030WCB04IMR
70	sm	0.4430	0.5331	130				130	34.5	2350	A419PA1030WCB04IMR
95	sm	0.3200	0.3856	156		124		160	38.7	2900	A445PA1030WCB04IMF
120	sm	0.2530	0.3055	176				183	40.6	3250	A446PA1030WCB04IMF
	四					コアケーブル
10	rm	3.0800	3.7007	48				44	22.4	930	A314PA1040WCB08IMR
16	rm	1.9100	2.2950	62		46		58	25.5	1245	A315PA1040WCB08IMR
25	rm	1.2000	1.4421	81				78	28.6	1535	A316PA1040WCB08IMR
35	sm	0.8680	1.0433	89		68		85	29.9	1695	A417PA1040WCB08IMR
50	sm	0.6410	0.7707	106				104	35.5	2395	A418PA1040WCB08IMR
70	sm	0.4430	0.5331	130		102		130	39.1	2860	A419PA1040WCB08IMR
95	sm	0.3200	0.3856	156				160	44.0	3905	A445PA1040WCB08IMF
120	sm	0.2530	0.3055	176		141		183	47.8	4525	A446PA1040WCB08IMF
150	sm	0.2060	0.2494	197				210	52.5	5255	A447PA1040WCB08IMF
185	sm	0.1640	0.1994	223		183		241	57.9	6255	A448PA1040WCB08IMS
240	sm	0.1250	0.1533	257				283	64.2	7580	A449PA1040WCB08IMS
300	sm	0.1000	0.1240	289		242		324	70.3	8885	A450PA1040WCB08IMS
400	sm	0.0778	0.0984	327				378	80.6	11870	A451PA1040WCB08IMS
500	sm	0.0605	0.0789	367		315		431	88.3	14120	A452PA1040WCB08IMS
中性点が減少した 4 芯ケーブル
50sm	25rm 0.6410 / 1.2000 0.7707 / 1.4421 106					82		104	34.9	2290	A436PA1040WCB08IMR
70sm	35sm 0.4430 / 0.8680 0.5331 / 1.0433				130			130	37.5	2665	A437PA1040WCB08IMR
95sm	50sm 0.3200 / 0.6410 0.3856 / 0.7707 156					124		160	41.3	3250	A438PA1040WCB08IMR
120平方メートル	70sm 0.2530 / 0.4430 0.3055 / 0.5331				176			183	46.3	4255	A439PA1040WCB08IMF
150平方メートル	70sm 0.2060 / 0.4430 0.2494 /0.5331 197					160		210	50.1	4825	A440PA1040WCB08IMF
185sm	95sm 0.1640 / 0.3200 0.1994 / 0.3856				223			241	54.8	5660	A441PA1040WCB08IMF
240平方メートル	120sm 0.1250 / 0.2530 0.1533 / 0.3055 257					214		283	61.2	6875	A442PA1040WCB08IMF
300平方メートル	150sm 0.1000 / 0.2060 0.1240 / 0.2494				289			324	67.0	8075	A443PA1040WCB08IMS
400平方メートル	185sm 0.0778 / 0.1640 0.0984 / 0.1994 327					278		378	76.6	10815	A444PA1040WCB08IMS
500平方メートル	240sm 0.0605 / 0.1250 0.0789 / 0.1533				367			431	84.0	12800	A466PA1040WCB08IMS
