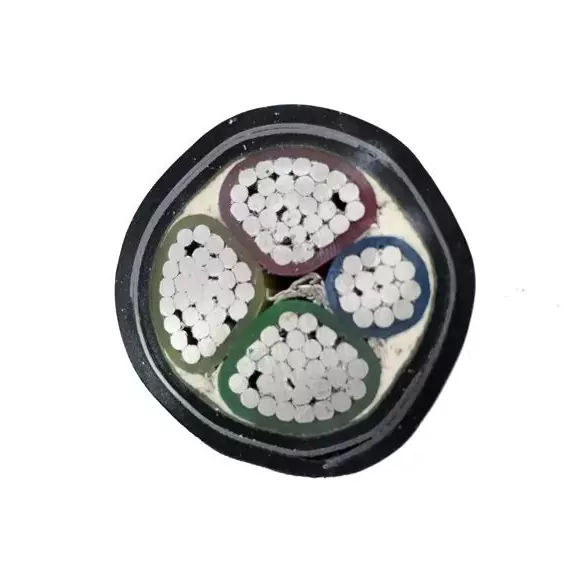

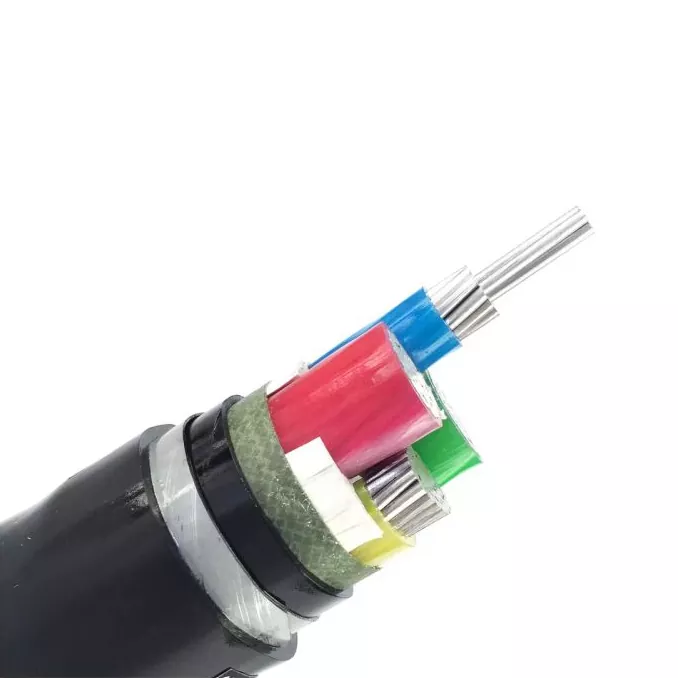

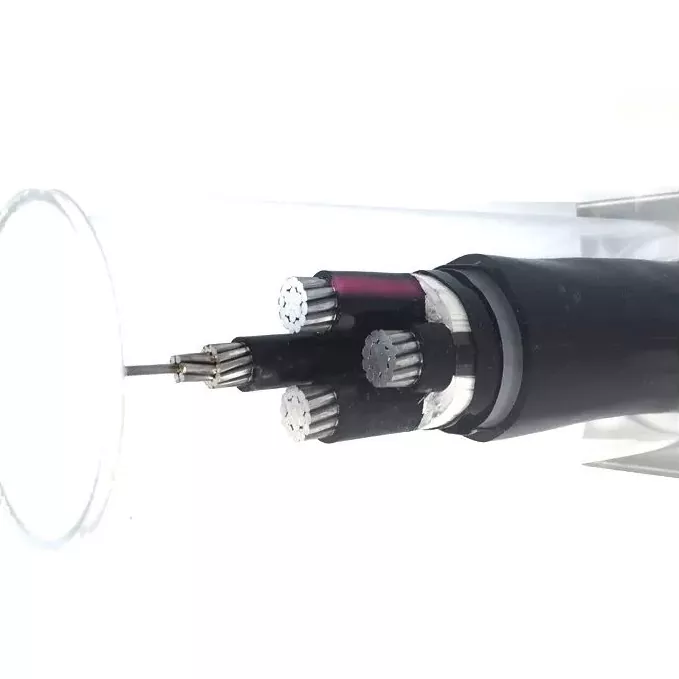

0.6/1 kV アルミニウム導体でテープ外装された多心ケーブル

DAYA Electrical は、中国の大規模な 0.6/1 kV マルチコアケーブルテープ外装アルミニウム導体メーカーおよびサプライヤーです。当社は長年にわたり高電圧機器に特化してきました。当社の製品は価格面で優れており、南米、中東、アフリカ、東南アジアのほとんどの市場をカバーしています。私たちは、中国での長期的なパートナーになることを楽しみにしています。裸の架空送電線として、また一次および二次配電線およびメッセンジャーのサポートとして使用されます。銅またはアルミニウム導体、XLPE 絶縁、PVC シースを備えた単芯ケーブルと多芯ケーブル。ケーブルの定格は 0.6 / 1 (1.2) kV で、IEC 60502 に準拠しています。

お問い合わせを送信

PDFダウンロード

製品説明

絶縁

Okoguard は、電気的特性と物理的特性の最適なバランスが他の固体誘電体では比類のない、独自のエチレンプロピレンゴム (EPR) ベースの熱硬化性化合物の Okonite の登録商標名です。特徴的な赤色と完全に統合された EPR システムを備えた Okoguard 断熱材は、問題なく長期間使用できる最適なバランスを提供します。

ジャケット

このケーブルの Okolon TS-CPE ジャケットは、機械的に頑丈で、耐雨性、耐放射線性、耐油性を備えた加硫クロロ化ポリエチレンベースの化合物です。

アプリケーション

Okoguard-Okolon TS-CPE 2 .4 kV ケーブルは、NEC に従って、湿潤または乾燥した場所で最大 2.4 kV の相間で使用するように設計された頑丈な非シールドケーブルです。 Okoguard-Okolon TS-CPE 非シールドケーブルは、発電所および変電所の配電およびモーター回路に推奨されます。工業用および商業用の建物内。単一導体は、産業用または商業用の占有地に、湿潤または乾燥した場所のレースウェイまたはダクトに三重またはランダムに敷設するか、または NEC が許可するオープンランで設置できます。 1/0 AWG 以上のサイズは、NEC セクション 315.32(3) で許可されているケーブルトレイに取り付けることができます。

仕様

導体: ASTM B-496 に準拠したアニール処理されていないコーティングされていない銅コンパクト撚り線。

ストランドスクリーン: 押出成形された半導体 EPR ストランドスクリーン。 ICEA S-96-659/NEMA WC71 および UL 1072 の電気的および物理的要件を満たすかそれを超えます。絶縁: ICEA S-96659/NEMA WC71 および UL 1072 の電気的および物理的要件を満たすかそれを超えます。

ジャケット: 塩素化ポリエチレンジャケットに対する ICEA S-96659/NEMA WC71 の電気的および物理的要件を満たすか、それを超えています。 UL はタイプ MV-90 としてリストされており、耐日光性、40°C、以下に準拠したケーブルトレイでの使用に適しています。

CSA は、UL 1072 に準拠しています。CSA は、CSA C22.2 No 38 に従って、5kV 非シールド (FT4 1/0 以上) -40°C として RW90 としてリストされています。1/C 非シールドケーブルは、使用中に表面放電する可能性があります。ランダムな位相間隔、または接地面と接触している場合。

製品の特徴

? Okoguard ケーブルは、認められているすべての業界標準 (UL、CSA、NEMA/ICEA、IEEE) を満たすか、それを上回っています。

?連続動作温度は90℃。

緊急時定格は 130°C。

? 250°C の短絡定格。

?UL、IEEE 383、1202/FT4 (1/0 以上) 垂直トレイ燃焼試験に合格。

? 500 kcmil 以上のサイズは、ICEA T-29-520 (210,000 BTU/hr) 垂直トレイ燃焼試験に合格します。

? サイズ 1/0 以上は CSA FT4 垂直トレイ燃焼試験に合格します。

? サイズ #1 以下は CSA FT1 に合格します。

・優れた耐コロナ性。

?耐放射線性。

?「ツリーイング」に対する優れた耐性。

?ストレスコーンは必要ありません。 ?耐湿性。

ほとんどの油、酸、アルカリに対して耐性があります。

日光に強い。

サイズ #4、#6、および #8 AWG は、FAA-L-824、タイプ B として識別されます

DAYA 0.6/1 kV アルミニウム導体でテープ外装された多心ケーブル詳細

DAYA 0.6/1 kV アルミニウム導体でテープ外装された多心ケーブル動作条件

仕様:

サイズ (AWG または KCM): 636.0

座礁 (AL/STL): 26/7

直径インチ: アルミニウム: 0.1564

直径インチ: スチール: 0.1216

直径インチ: スチールコア: 0.3648

直径インチ: ケーブル外径: 0.990

重量ポンド/1000FT: アルミニウム: 499。

重量ポンド/1000FT: スチール: 276.2

重量ポンド/1000FT: 合計: 874.1

含有率: アルミニウム: 68.53

含有率: スチール: 31.47

レート破断強度 (ポンド): 25,200

OHMS/1000フィート: 20℃でのDC: 0.0267

OHMS/1000フィート: AC、75°C: 0.033

電流容量: 789 アンペア

パッキング：

--100m/コイル、収縮フィルムラップ付き、外箱あたり 6 コイル。

--100m/スプール、スプールは紙、プラスチック、または ABS で、カートンあたり 3 ～ 4 個のスプール、

-- ドラムあたり 200 メートルまたは 250 メートル、カートンあたり 2 つのドラム、

--305m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--500m/木製ドラム、外箱またはパレット積載ごとにドラム1個、

--1000mまたは3000mの木製ドラムを経て、パレットに積み込みます。

※お客様のご要望に応じてカスタマイズされたOEM梱包も承ります。

配達：

港: 天津、または要件に応じて他の港。

海上輸送: FOB/C&F/CIF の見積りはすべて利用可能です。

*アフリカ諸国、中東諸国などの一部の国については、当社の海上輸送見積もりは、お客様が現地の運送代理店から入手するよりもはるかに安価です。

DAYA 0.6/1 kV アルミ導体テープ外装多芯ケーブルパラメータ（仕様）

公称クロス断面エリア		電気データ					寸法と重量		ケーブルコード
		最大導体抵抗		連続定格電流			約全径	約総重量
		DCで 20℃	猫 70℃	地面に敷設	ダクト内に敷設	自由空気中に放置	約全径	約総重量
mm²		Î© / km	Î© / km	A	A	A	んん	kg / km
				ツー・コー	ケーブルについて
10	rm	3.0800	3.7007	57	42	50	17.8	480	A314PA1020GCB01IMR
16	rm	1.9100	2.2950	74	55	67	19.8	590	A315PA1020GCB01IMR
25	rm	1.2000	1.4421	96	72	89	22.4	765	A316PA1020GCB01IMR
35	rm	0.8680	1.0433	114	87	109	25.0	945	A317PA1020GCB01IMR
				スリーシー	鉱石ケーブル
10	rm	3.0800	3.7007	47	34	42	19.2	505	A314PA1030GCB04IMR
16	rm	1.9100	2.2950	61	45	56	21.4	625	A315PA1030GCB04IMR
25	rm	1.2000	1.4421	79	59	75	24.1	795	A316PA1030GCB04IMR
35	sm	0.8680	1.0433	88	66	82	24.0	865	A417PA1030GCB04IMR
50	sm	0.6410	0.7707	105	80	101	27.6	1100	A418PA1030GCB04IMR
70	sm	0.4430	0.5331	128	100	126	31.1	1410	A419PA1030GCB04IMR
95	sm	0.3200	0.3856	155	122	157	36.7	2165	A445PA1030GCB04IMF
120	sm	0.2530	0.3055	175	139	180	38.6	2490	A446PA1030GCB04IMF
				フォーC	鉱石ケーブル
10	rm	3.0800	3.7007	47	34	42	20.7	605	A314PA1040GCB08IMR
16	rm	1.9100	2.2950	61	45	56	23.1	735	A315PA1040GCB08IMR
25	rm	1.2000	1.4421	79	59	75	26.2	960	A316PA1040GCB08IMR
35	sm	0.8680	1.0433	88	66	82	27.3	1080	A417PA1040GCB08IMR
50	sm	0.6410	0.7707	105	80	101	32.1	1435	A418PA1040GCB08IMR
70	sm	0.4430	0.5331	128	100	126	36.9	2115	A419PA1040GCB08IMR
95	sm	0.3200	0.3856	155	122	157	40.8	2685	A445PA1040GCB08IMF
120	sm	0.2530	0.3055	175	139	180	44.6	3190	A446PA1040GCB08IMF
150	sm	0.2060	0.2494	196	158	206	49.3	3820	A447PA1040GCB08IMF
185	sm	0.1640	0.1994	222	181	237	54.5	4615	A448PA1040GCB08IMS
240	sm	0.1250	0.1533	257	212	281	61.0	5770	A449PA1040GCB08IMS
300	sm	0.1000	0.1240	290	242	323	67.1	6905	A450PA1040GCB08IMS
400	sm	0.0778	0.0984	333	281	378	76.1	8695	A451PA1040GCB08IMS
500	sm	0.0605	0.0789	377	322	436	85.0	11430	A452PA1040GCB08IMS
			フォーC	鉱石ケーブル	リデュースあり	ed ニュートラル
50sm	25rm	0.6410 / 1.2000	0.7707 / 1.4421	105	80	101	31.5	1330	A436PA1040GCB08IMR
70sm	35sm	0.4430 / 0.8680	0.5331 / 1.0433	128	100	126	34.1	1640	A437PA1040GCB08IMR
95sm	50sm	0.3200 / 0.6410	0.3856 / 0.7707	155	122	157	39.1	2455	A438PA1040GCB08IMR
120平方メートル	70sm	0.2530 / 0.4430	0.3055 / 0.5331	175	139	180	42.9	2960	A439PA1040GCB08IMF
150平方メートル	70sm	0.2060 / 0.4430	0.2494 / 0.5331	196	158	206	46.9	3445	A440PA1040GCB08IMF
185sm	95sm	0.1640 / 0.3200	0.1994 / 0.3856	222	181	237	51.6	4140	A441PA1040GCB08IMF
240平方メートル	120平方メートル	0.1250 / 0.2530	0.1533 / 0.3055	257	212	281	58.0	5150	A442PA1040GCB08IMS
300平方メートル	150平方メートル	0.1000 / 0.2060	0.1240 / 0.2494	290	242	323	63.8	6185	A443PA1040GCB08IMS
400平方メートル	185sm	0.0778 / 0.1640	0.0984 / 0.1994	333	281	378	72.1	7790	A444PA1040GCB08IMS
500平方メートル	240平方メートル	0.0605 / 0.1250	0.0789 / 0.1533	377	322	436	80.7	10220	A466PA1040GCB08IMS
