乾式変圧器: 選択する前に知っておくべきことは何ですか?

● 2026-07-31 ● - ● メッセージを残してください

1. 乾式変圧器とは何ですか?

あ 乾式変圧器 絶縁や冷却に液体（油）を使用せずに、電磁誘導によってエネルギーを伝達する静電気デバイスです。代わりに、そのコアと巻線はエポキシやポリエステル樹脂などの固体絶縁材料でカプセル化されており、熱は自然または強制空気循環によって放散されます。

この設計により、油漏れや火災のリスクが完全に排除され、乾式変圧器は屋内設置、人の密集した建物、および環境に敏感な地域に最適な選択肢となります。

2. 主な利点と代表的な用途

アドバンテージ	説明
火災安全	可燃性液体を使用しないため、火災の危険が大幅に軽減されます。故障状態であっても、材料は自己消火性があります。
環境への配慮	油の流出、土壌や地下水の汚染はありません。油を閉じ込めるピットは必要ありません。
メンテナンスの手間がかからない	オイルのテスト、フィルタリング、交換は必要ありません。日常業務は主に清掃と外観検査です。メンテナンスコストが最大 40% 削減されることが報告されています。
柔軟な設置	設置面積がコンパクトなため、負荷中心（地下室、床など）の近くに設置でき、ケーブルコストと回線損失が削減されます。

一般的なアプリケーション:

病院、データセンター、高層ビル
産業プラント（化学、繊維、鉱業）
再生可能エネルギーシステム（陸上風力、太陽光）
海洋および海洋プラットフォーム (適切なエンクロージャ付き)
注意すべき制限事項:
油入変圧器に比べイニシャルコストが高い
低い熱放散効率 – 通常、標準設計では最大 2,000 kVA 未満の定格に制限されます
場合によってはわずかに高い可聴ノイズ

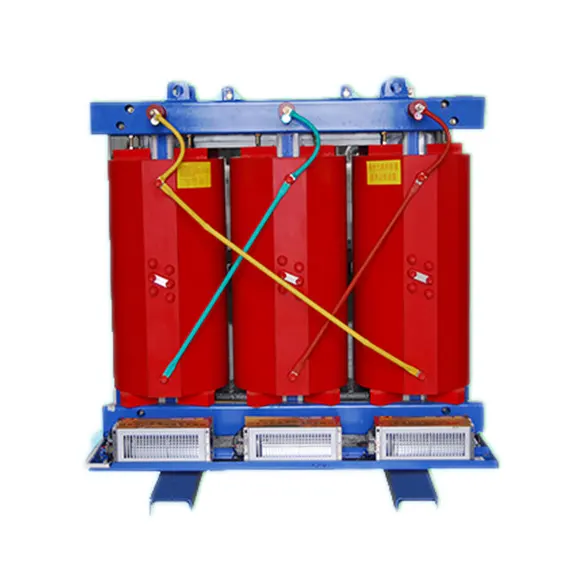

3. 2 つの主要なタイプ: VPI 対キャストコイル

タイプ	プロセス	特徴	最適な用途
VPI (真空加圧含浸)	巻線には、真空および圧力下でワニスまたは樹脂が含浸され、その後硬化されます。	コスト効率が高く、優れた絶縁耐力、多用途な設計。	標準的な工業用および商業用の建物。屋内での汎用使用。
キャストコイル	巻線は金型内のエポキシ樹脂に完全に封入され、固体ブロックを形成します。	湿気、ほこり、塩水噴霧、化学物質に対する最高の保護。機械的強度と耐短絡性に優れています。	過酷な環境: 海上、トンネル、船舶、化学工場、製鉄所。

選択のヒント: 現場に高湿度、腐食性ガス、または頻繁な洗浄がある場合は、キャストコイルを選択してください。清潔で乾燥した屋内環境の場合、VPI は最高の価値を提供します。

4. キー選択パラメータ

トランスを指定する前に、これらを正しく取得してください。

パラメータ	それが意味するもの	実践的なアドバイス
定格容量(kVA)	変圧器が供給できる最大皮相電力。	将来の負荷増加に備えて 20～25% のマージンを追加します。一般的なサイズ: 100、250、500、1000、2000 kVA。
定格電圧	一次 (HV) 電圧と二次 (LV) 電圧。	ユーティリティと負荷の要件を一致させます (例: 10 kV / 0.4 kV)。タップ切替レンジの電圧変動を確認してください。
絶縁クラス	最大許容温度上昇を定義します。	クラス F (155°C) とクラス H (180°C) が最も一般的です。周囲温度が高い場合や頻繁な過負荷の場合は、クラス H を使用してください。
侵入保護 (IP)	防塵・防水性。	IP20 – 標準屋内。 IP23 以上 – 屋外、半屋外、または水滴や軽い飛沫がかかる場所。
冷却方法	AN = 自己冷却 (自然空気)。 AF = 強制空気 (ファン)。	AFにより出力能力が大幅に向上。吸気口/排気口が決して塞がれないようにしてください。
インピーダンス電圧(Z%)	短絡電流と電圧レギュレーションに影響します。	標準値は保護装置に合わせて調整されます。マッチングについてはシステム設計者にご相談ください。

5. 設置と試運転の必需品

設置がずさんだと、優れた変圧器でも早期に故障する可能性があります。以下の重要なポイントに従ってください。

場所とクリアランス

腐食性ガス、滴下水、洪水の危険がない、乾燥した換気の良い場所に設置してください。
空気循環のために、筐体の周囲に少なくとも 12～18 インチ（30～45 cm）の隙間を維持してください。

基礎と取り付け

全重量を支えることができる、水平で耐振性のある台の上に置きます。
床の共振が考えられる場合は、防振パッドを使用してください。

電気接続 – すべきこと

端子には柔軟な銅/アルミニウムリンクを使用します。これにより、ブッシングに機械的ストレスがかかるのを防ぎます。
すべてのボルト接続を、マニュアルに指定されているトルク値で締めます。締めすぎるとネジ山が損傷する可能性があります。締め付けが不十分だとホットスポットが発生します。
接地: エンクロージャと中性点の両方をステーションのアースグリッドにしっかりと接続します。

試運転前のチェック

絶縁抵抗テスト: メガオーム計 (500 V または 1000 V スケール) を使用します。最小許容値: 定格電圧 1 kV あたり 2 MΩ。低い場合は、通電する前に巻線を乾燥させてください。
すべての内部終端が銘板の図と一致していることを確認します。
稼動する前に、ファンの動作とサーモスタット/サーミスターのアラームをテストします。

6. 日常の運用とメンテナンス – 実際の作業

留意してください: メンテナンスの頻度が低いとは、メンテナンスが必要ないという意味ではありません。少しのケアは、20 ～ 30 年の耐用年数に大きく役立ちます。

掃除 – 最優先事項

塵の蓄積は乾式変圧器の最大の敵です。熱を閉じ込め、部分放電を促進し、絶縁耐力を低下させます。

少なくとも年に 1 回は掃除してください。ほこりの多い地域や工業地帯ではより頻繁に掃除してください。
非金属製のノズルを備えた掃除機、または 25 psi (170 kPa) 未満の乾燥圧縮空気を使用します。高圧は使用しないでください。高圧は使用しないでください。高圧は使用しないでください。高圧は使用しないでください。断熱材が損傷したり、粉塵がより深く押し込まれる可能性があります。

目視検査および機械検査 (6 ～ 12 か月ごと)

確認すべきこと	何を探すべきか
接続	変色、黒ずみ、または溶ける - 過熱の兆候。
巻線とコア	絶縁表面の亀裂、トラッキングマーク、またはダストブリッジ。
騒音レベル	異常なうなり音やパチパチ音（「ジュージュー音」）が聞こえる場合は、積層の緩みや部分放電を示している可能性があります。
ファンとコントロール	ファンブレードは掃除され、自由に回転します。温度は負荷に応じて表示されます。

絶縁監視

絶縁抵抗値を毎年（または大規模な作業の後）に記録します。
以前の測定値と比較します。たとえ絶対値が依然として最小値を上回っていても、一貫した下降傾向は警告信号です。

7. 一般的な障害と実際的な解決策

症状	最も考えられる原因	即時のアクション
過熱警報	ほこりの詰まり、ファンの故障、または過負荷	きれいな巻線。ファンモーターをチェックしてください。負荷を軽減したり、通気性を改善したりできます。
部分放電ノイズ	湿気の侵入または表面の汚染	乾燥（温風循環）し、徹底的に洗浄します。
過電流でトリップする	外部故障または内部巻線の短絡	隔離してください。巻線抵抗と巻数比のテストを実行します。メーカーに問い合わせてください。
不平衡電圧	接続の緩みまたはタップチェンジャーの問題	すべての端子を確認してください。タップチェンジャーの位置を練習して確認します。
