この質問は、ほぼすべてのケーブル仕様会議で上がります。簡単に言うと、単一のグローバルな定義はありません。さまざまな標準化団体がさまざまな場所で線を引いており、その曖昧さがプロジェクトの実行中に大きな問題を引き起こす可能性があります。

3 つの基準、3 つの異なる答え

実際のコンセンサスは、2,000V 未満は低電圧、35kV を超えると高電圧、その間はすべて中電圧です。灰色の領域は 1kV と 2kV の間にあり、この分類はプロジェクトがどの規格に準拠しているかによって完全に異なります。

本当の答え: プロジェクトがどこにあるかによって決まります

エンジニアや調達チームにとって、学術的な議論は、特定の設置にどの規格が適用されるかを知ることよりも重要です。

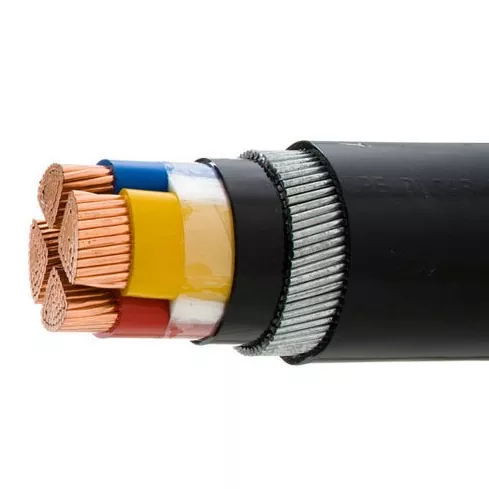

米国プロジェクト (IEEE/NEC フレームワーク): 高圧ケーブル2,000Vから始まります。最も一般的なケーブル定格は、5kV、8kV、15kV、25kV、および 35kV です。原子力発電所の場合、IEEE 1186-2025 により中電圧の上限が 46kV まで拡張されていることに留意してください。

国際プロジェクト (IEC フレームワーク): 中電圧は通常 1kV から始まります。標準定格には、3.3kV、6.6kV、11kV、22kV、および 33kV があります。たとえば、オーストラリア規格 AS/NZS 1429.1 は、1.9/3.3kV から 19/33kV までのケーブルをカバーしています。

太陽光および再生可能エネルギー プロジェクト: システム電圧は通常 1kV ～ 35kV の範囲にあります。最も一般的な 2 つのレベルは、15kV (12.47kV または 13.8kV グリッド相互接続に一致) と 35kV (34.5kV に一致) です。

確認する必要がある 3 つの重要なパラメータ

ケーブルの電圧定格は通常、Uo/U (例: 6.35/11kV) としてマークされます。各数字の意味は次のとおりです。

ケーブルの「電圧クラス」だけを見て、それが適合していると仮定しないでください。 Uo をシステムの相間電圧に一致させ、U をシステムの相間電圧に一致させます。これを間違えると、ケーブルが早期に故障する最も一般的な原因の 1 つになります。

シールド付きとシールドなし: いつ義務付けられますか?

これに続くもう 1 つの質問は、どの電圧のシールド ケーブルが必要ですか?

5kV を超えて動作するケーブルの場合、シールドはオプションではありません。金属シールドは、電界ストレスを均等化し、故障電流を流し、電磁干渉から保護します。 IEEE 1816-2024 は、規格全体を 2.5kV から 46kV までのシールド ケーブルの適切な終端と接続に特化しており、多くの場合、ケーブル自体よりも終端の仕上がりの方が重要であることを強調しています。

迅速な意思決定ガイド

結論

高圧ケーブルプロジェクトがどの規格に従っているかに応じて、1kV から 2.5kV の間のどこかで始まります。 米国のプロジェクトの場合、実際的な答えは 2,000V です。 IEC が管理するプロジェクトの場合、それは 1kV です。

しきい値よりも重要なのは、システムの実際の Uo/U 値を理解し、シールド要件を確認し、ケーブルの仕様と同じくらい終端の仕上がりにも注意を払うことです。世界で最も高価なケーブルでも、接合部の製造が不十分だと早期に故障してしまいます。
