最新の配電システムでは真空遮断器はどのように機能しますか?

記事の概要

A 真空遮断器 (VCB)は、中電圧配電システムで使用される最も信頼性の高いスイッチング デバイスの 1 つです。真空環境で電流の流れを素早く遮断し、電気機器を過負荷や短絡から保護します。この記事では、真空遮断器がどのように動作するか、その構造、動作原理、主な利点、技術パラメータ、および一般的なアプリケーションシナリオについて説明します。また、産業用または公益施設用の VCB を選択する際に購入者が抱く典型的な懸念にも対処します。

目次

• 真空遮断器の紹介
• 真空遮断器の仕組み
• 真空遮断器の主な構成部品
• 主要な技術的パラメータ
• 真空遮断器のメリット
• 一般的なアプリケーション
• 適切な真空遮断器の選び方
• よくある質問
• 結論

真空遮断器の紹介

電力システムには、安全性と安定性を維持するために信頼性の高い保護装置が必要です。短絡や過負荷などの異常状態が発生した場合、保護装置は機器の損傷や火災の危険を防ぐために電流を直ちに遮断する必要があります。さまざまなスイッチング技術の中で、真空遮断器 (VCB)は、3.6kV ～ 40.5kV の中電圧ネットワークに推奨されるソリューションとなっています。

真空遮断器は、消弧媒体として真空を使用して電流を遮断します。従来のオイルサーキットブレーカーやエアサーキットブレーカーと比較して、真空技術はより高い信頼性、より長い耐用年数、最小限のメンテナンス要件を提供します。これらの利点により、VCB は発電所、産業施設、変電所、商用電気システムで広く使用されています。

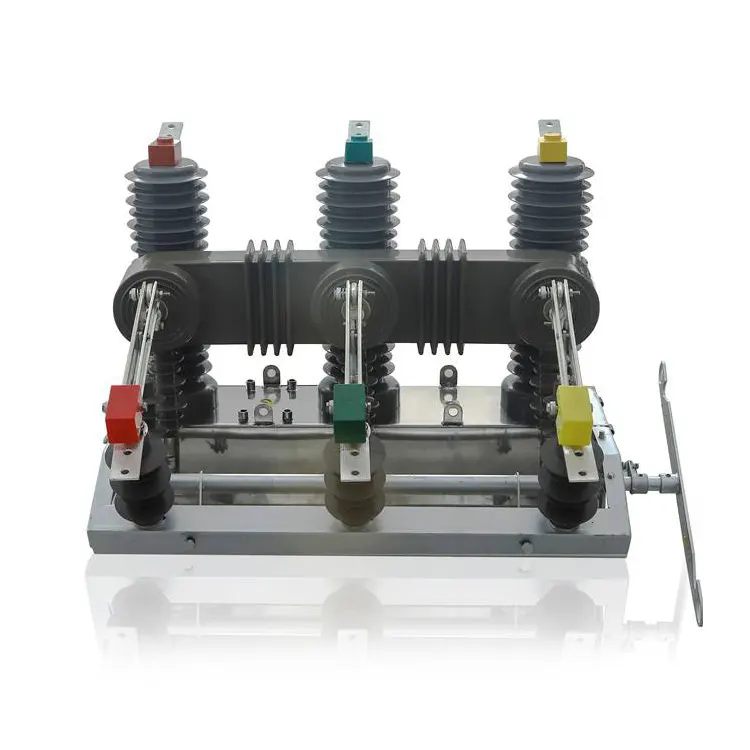

などのメーカーだやは、要求の厳しい電気環境における安定した動作をサポートする高度な真空遮断器ソリューションを開発しました。これらの製品は、高速スイッチング性能、高い絶縁強度、安定した消弧を実現するように設計されています。

真空遮断器の仕組み

真空サーキットブレーカーの動作原理は、密閉された真空チャンバー内の電気アークを遮断することに基づいています。ガス分子が存在しないため、電流がゼロを通過するとアークが急速に消滅します。

作業プロセスは、いくつかの重要なステップを通じて説明できます。

• 通常動作– 標準動作中、ブレーカー接点は閉じたままになり、回路に電流が流れます。
• 故障検出– 過負荷や短絡などの障害が発生すると、保護システムがブレーカー機構に信号を送信します。
• 接点分離– 作動機構は真空遮断器内の可動接点を固定接点から素早く分離します。
• アーク発生– 接点が分離すると、大電流が流れるため電気アークが発生します。
• アーク消滅– 真空チャンバー内では、接点からの金属蒸気がプラズマ アークを形成し、次の電流ゼロ点ですぐに消えます。
• 電流遮断– アークが消えると、真空により高い絶縁耐力が得られ、アークの再点火が防止されます。

真空環境は圧力が非常に低いため、アーク持続時間は非常に短くなります。これにより、真空サーキットブレーカーは、多くの従来のブレーカータイプよりも効率的かつ安全に電流を遮断できます。

真空遮断器の主な構成部品

一般的な真空サーキットブレーカーは、信頼性の高い回路保護を確保するために連携して動作するいくつかの重要なコンポーネントで構成されています。

• 真空遮断器– アークの消弧を担当するコアコンポーネント。
• 固定接点– 遮断器内の固定電気接点。
• 移動接点– 操作機構に接続されており、切り替え時に動作します。
• 作動機構– 接点を開閉する機械式またはバネ式システム。
• 絶縁ハウジング– 断熱と構造保護を提供します。
• 制御回路– 自動または手動操作のための信号を送信します。

これらのコンポーネントは、スイッチング サイクルが繰り返された場合でも、耐久性と正確な動作を保証するよう慎重に設計されています。

主要な技術的パラメータ

真空遮断器を選択するとき、エンジニアと購買管理者は通常、いくつかの技術仕様を評価します。

先進メーカーのようなだや真空サーキットブレーカーは、国際規格を満たすように設計されており、要求の厳しい電力環境でも一貫したパフォーマンスを提供します。

真空遮断器のメリット

真空サーキットブレーカーは、その数多くの利点により、多くの従来のブレーカー技術を徐々に置き換えてきました。

• 高い信頼性– 真空技術により、安定した消弧と一貫したスイッチング性能が保証されます。
• 長寿命– 真空遮断器は、油ベースの遮断器と比較して摩耗が最小限に抑えられます。
• メンテナンスの手間がかからない– オイル交換やガスの補充は必要ありません。
• コンパクトなデザイン– サイズが小さいため、開閉装置パネルに簡単に統合できます。
• 環境安全性– 真空遮断器は、油漏れやガス排出に伴うリスクを排除します。
• 高速スイッチング速度– 急速消弧によりシステム保護が向上します。

これらの利点により、VCB テクノロジーは最新の配電ネットワークにとって理想的なソリューションとなっています。

一般的なアプリケーション

真空サーキットブレーカーは、さまざまな業界や電気システムにわたって広く使用されています。

• 中圧配電ネットワーク
• 工業用製造プラント
• 発電設備
• 変電所および変電所
• 鉱業および重工業
• 商業ビルとインフラ

このような環境では、安定した電源供給を維持し、コストのかかるダウンタイムを防ぐために、信頼性の高い回路保護が不可欠です。

適切な真空遮断器の選び方

正しい真空サーキットブレーカーを選択するには、システム要件と動作条件に関連するいくつかの要素を評価する必要があります。

• 定格電圧– ブレーカーがシステムの電圧レベルと一致していることを確認します。
• 短絡容量– 予想される最大故障電流を処理できるブレーカーを選択します。
• 設置タイプ– 屋内または屋外の設置環境では、異なる設計が必要になる場合があります。
• 動作周波数– 頻繁に切り替えが行われるシステムでは、より高い機械的耐久性を備えたブレーカーが必要になる場合があります。
• メーカーの信頼性– 経験豊富なサプライヤーを選択すると、製品の品質と技術サポートが保証されます。

専門メーカーなどだやは、産業およびユーティリティのさまざまな要件を満たすように設計された真空サーキットブレーカーの幅広いモデルを提供します。

よくある質問

Q1: 真空遮断器に適した電圧範囲はどれですか?

真空サーキットブレーカーは主に中電圧用途向けに設計されており、通常は 3.6kV ～ 40.5kV の範囲です。これらは一般に、配電システム、変電所、産業用電力ネットワークに設置されます。

Q2: 消弧媒体として真空が使用されるのはなぜですか?

真空は絶縁耐力が非常に高く、ガス分子が非常に少ないです。この環境により、電流がゼロを通過するときにアークがすぐに消えるため、遮断プロセスが効率的かつ信頼性の高いものになります。

Q3: 真空遮断器の寿命はどれくらいですか?

適切に設計された真空サーキットブレーカーは、最大 30,000 回以上の動作の機械的寿命を達成できます。実際の耐用年数は、スイッチング周波数、負荷条件、メンテナンス方法によって異なります。

Q4: 真空遮断器は環境に優しいですか?

はい。真空遮断器は消弧媒体としてオイルや SF6 ガスを使用しないため、環境リスクが軽減され、メンテナンスが簡素化されます。

結論

真空遮断器は、現代の電気システムを保護する上で重要な役割を果たしています。高速消弧機能、長い耐用年数、最小限のメンテナンス要件により、中電圧配電の効率的なソリューションとなります。産業界が信頼性と安全性の高い電力インフラを求め続ける中、真空スイッチング技術の採用は世界中で増え続けています。

豊富な製造経験と高度なエンジニアリング能力により、だやは、安定した性能と長期的な信頼性を実現するように設計された高品質の真空遮断器ソリューションを提供します。産業用またはユーティリティ用途向けの信頼できる回路保護装置をお探しの場合、適切なサプライヤーが大きな違いを生む可能性があります。

製品の詳細、技術仕様、カスタマイズされたソリューションについては、お問い合わせ今日。 DAYA の専門チームは、配電プロジェクトに最適な真空サーキット ブレーカーを見つけるお手伝いをいたします。
