産業およびインフラプロジェクトに適切な中電圧ケーブルを選択するにはどうすればよいですか?

まとめ： 中圧ケーブル産業、商業、インフラストラクチャのネットワーク全体に電力を安全かつ効率的に供給する上で重要な役割を果たします。適切なケーブルを選択するには、電圧レベル、絶縁タイプ、設置方法、環境要因を理解する必要があります。この記事では、エンジニア、プロジェクト マネージャー、施設オペレーターがプロジェクトに適切な中電圧ケーブルを選択するのに役立つ詳細なガイドを提供します。

目次

• 高圧ケーブルの概要
• 高圧ケーブルの種類
• 中電圧ケーブルを選択する際の重要な要素
• インストールに関する考慮事項
• メンテナンスと安全に関するガイドライン
• よくある質問
• お問い合わせ

高圧ケーブルの概要

中電圧 (MV) ケーブルは、1,000 ～ 69,000 ボルトの範囲の電圧で電気を流すように設計されています。これらは一般的に次のような場所で使用されます。

• 配電ネットワーク
• 産業施設
• 地下電気システム
• 鉄道や空港などのインフラプロジェクト

だや は、国際規格に準拠し、さまざまな用途に適した高品質の中電圧ケーブルを幅広く提供しています。

高圧ケーブルの種類

中電圧ケーブルには、絶縁、構造、設置のニーズに応じていくつかのタイプがあります。

中電圧ケーブルを選択する際の重要な要素

適切な中電圧ケーブルを選択するには、いくつかの要素を分析する必要があります。

• 定格電圧:ケーブルがシステムの電圧要件 (通常は 1kV ～ 69kV) に適合していることを確認してください。
• 電流容量:予想される負荷と環境条件に基づいて決定します。
• 断熱材:XLPE と EPR が一般的です。選択は、温度、化学物質への曝露、設置方法によって異なります。
• 環境条件:屋外での暴露、地下への設置、湿気や化学物質との接触の可能性を考慮してください。
• 機械的保護:埋設エリアや危険性の高いエリアでは、外装ケーブルが外部応力による損傷を防ぎます。
• 規制基準:IEC、IEEE、または地域の電気規定への準拠により、信頼性と安全性が保証されます。

インストールに関する考慮事項

適切に設置すると、中電圧ケーブルの寿命と効率が最大化されます。重要なポイントは次のとおりです。

• 設置時の最小曲げ半径の維持
• 適切な接地と接合の確保
• ケーブルの種類に適したケーブル トレイ、ダクト、またはコンジットの使用
• 物理的損傷や環境ストレスから保護する
• 通電前の電気試験の実施

だや は詳細な設置ガイドを提供し、クライアントが MV ケーブル ソリューションを正しく実装できるようにサポートし、ダウンタイムと運用リスクを軽減します。

メンテナンスと安全に関するガイドライン

定期的なメンテナンスにより、中電圧ケーブルが効率的かつ安全に動作することが保証されます。

• 断熱材の損傷や環境による摩耗がないか定期的に目視検査します。
• 潜在的な故障を検出するための絶縁抵抗のテスト
• 温度と負荷を監視して過熱を防止
• 障害または停止に対する緊急対応計画の実施

これらのメンテナンス手順に従うことで、障害のリスクが軽減され、ケーブルの耐用年数が長くなります。

よくある質問

Q1: プロジェクトに適切な電圧定格を知るにはどうすればよいですか?
A: 配電システムの電圧レベルを決定します。 MV ケーブルは 1kV ～ 69kV のネットワークに適しています。ピーク負荷要件と連続負荷要件の両方を考慮してください。

Q2: 屋外での使用に最適な断熱材は何ですか?
A: 架橋ポリエチレン (XLPE) は、紫外線、湿気、化学物質への曝露に対する高い耐性を備えているため、屋外設置に最適です。

Q3：中圧ケーブルは地中化しても使用できますか？

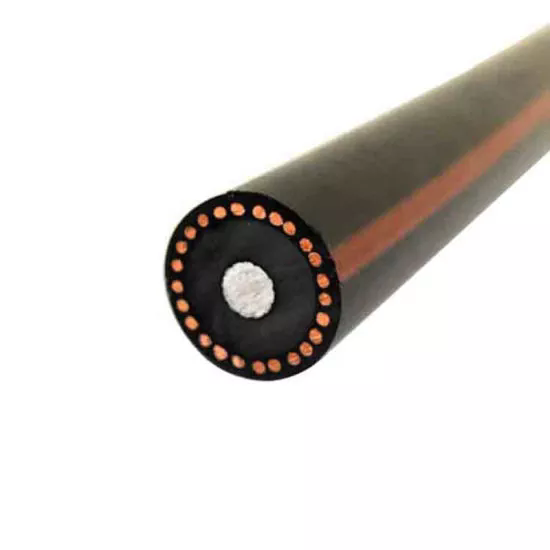

A: はい、物理的損傷から保護し、システムの信頼性を維持するために、地下用途には装甲または同心中性ケーブルが推奨されます。

Q4: 中電圧ケーブルはどのくらいの頻度でテストする必要がありますか?
A: 絶縁抵抗や部分放電の測定を含む定期テストは、少なくとも年に一度、または地域の規制に従って行うことをお勧めします。

お問い合わせ

だやは、世界中の産業、商業、インフラプロジェクト向けの高品質の中電圧ケーブルを専門としています。当社の製品は、確実な動力伝達と長期にわたる安全性を保証します。詳細または見積もりをリクエストするには、お問い合わせ今すぐ当社の専門家がお客様のニーズに最適なケーブル ソリューションの選択をお手伝いします。
